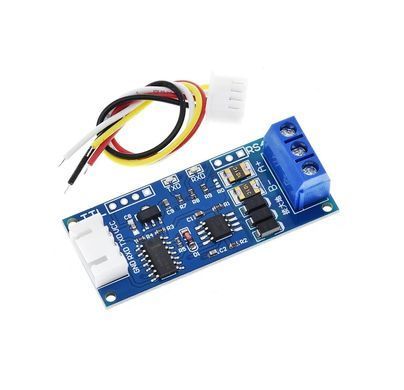

Транссивер RS-485 TTL–UART конвертер
Модуль перетворювача TTL ↔ RS485 — це універсальне рішення для організації стабільного обміну даними між мікроконтролерами (Arduino, ESP, STM32 та ін.) і промисловими пристроями по шині RS485.
Пристрій забезпечує двонаправлене перетворення сигналів UART (TTL) у RS485, підтримуючи напівдуплексний режим зв’язку. Завдяки автоматичному керуванню напрямком передачі (Auto Flow Control), модуль самостійно перемикається між режимами прийому та передачі, що значно спрощує підключення та використання.
Модуль працює у широкому діапазоні живлення (3.0–30V) та повністю сумісний із логікою 3.3V і 5V, що робить його універсальним для більшості електронних проектів.
Основні можливості:
- Перетворення сигналів TTL (UART) ↔ RS485
- Двонаправлений зв’язок (напівдуплекс)
- Автоматичне перемикання TX/RX
- Підтримка швидкості передачі до 256000 bps
- Робота на великих відстанях (до 1 км)
- Підтримка багатовузлових мереж
Особливості модуля:
- Робоча напруга: 3.0V – 30V
- Гранична напруга: до 33V
- Рекомендовано використовувати до 30V
- Мінімальна напруга: понад 2.8V
- Підтримка логіки 3.3V та 5V
- Легко інтегрується з різними мікроконтролерами
- Висока завадостійкість
- Покращені показники EMC та EMI
- Стабільна робота в умовах електромагнітних перешкод
- Захист від імпульсних перенапруг (блискавкозахист RS485)
- Підходить для складних умов експлуатації
- Робоча температура: -40°C ~ +85°C
- Вага: 9.4 г (з кабелем)
- Розміри: 52х22.7 мм
- Дальність передачі: до 1 км (з кабелем ~850 м, 2×1.5 мм²); рекомендовано до 800 м; понад 800 м — з використанням репітерів
- Зручність підключення: клемна колодка для швидкого монтажу; підключення через провід без складної пайки

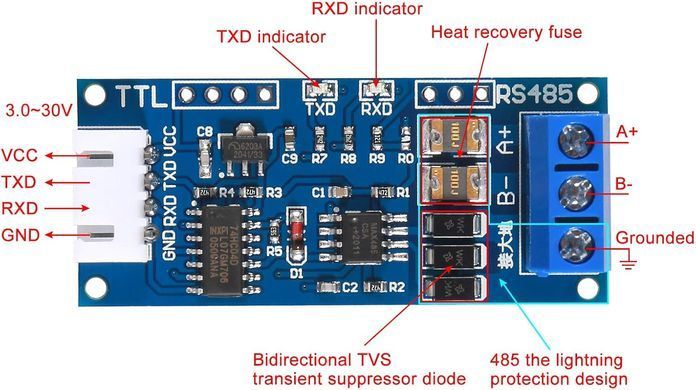

- Індикація роботи: LED індикатори RXD / TXD. Відображення процесу передачі та прийому в реальному часі
Характеристики:
- Захист шини RS485 від імпульсних перенапруг (блискавкозахист), висока завадостійкість (EMC / EMI), стабільна робота на великих відстанях; можливість підключення заземлення для підвищення захисту (для коротких дистанцій у приміщенні не обов’язкове).

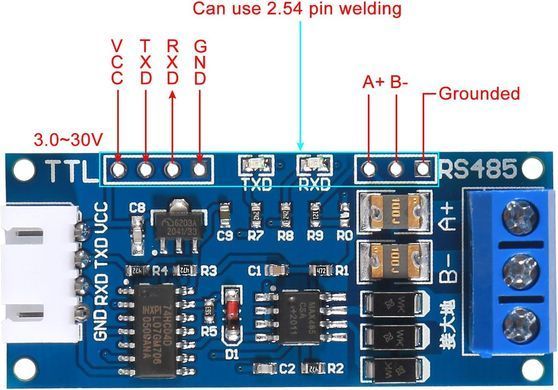

- Стандартний пін-крок 2.54 мм, просте підключення та зручна інтеграція в електронні проекти.
- Вбудований термінуючий резистор 120 Ом з можливістю активації (замикання R0), рекомендований для довгих ліній зв’язку.
- Підтримка багатовузлової мережі — до 40 пристроїв в одній мережі.
- Підтримка гарячого підключення (Hot-swap) без вимкнення живлення, без втрати сигналу та ризику пошкодження.
- Оптимізована схема та якісні мідні доріжки для мінімізації впливу зовнішніх перешкод та стабільної передачі сигналу.
