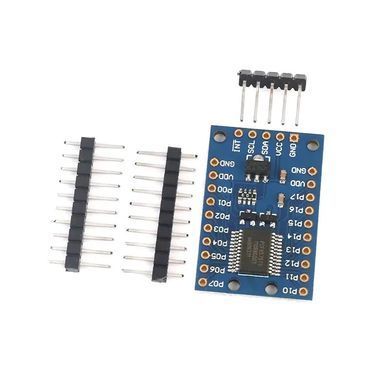

Модуль розширення портів введення-виведення PCF8575
Цей модуль дозволяє користувачам розширити кількість входів/виходів до 16, в використовуючи всього 2 порти для керування. Модуль PCF8575 керується через інтерфейс I2C та має 16-бітні квазі-бідирективні пінів вводу/виводу. Це означає, що кожен пін може працювати і як вхід, і як вихід, без необхідності додаткових компонентів (резисторів).

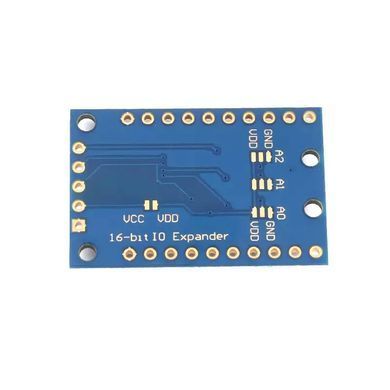

У схемі з вбудованим конвертером рівнів 3.3 В, рівень сигналу PCF8575 буде 3.3 В, якщо не припаяна площадка VCC-VDD. Якщо припаяна – рівень буде такий же, як VCC.
Особливості:
- Доступна бібліотека: PCF8575.
- Робоча напруга: 2.5–5.5 В DC.
- Робочий струм: 100 мА (макс).
- Адреса I2C: 0x20 (за замовчуванням), можна змінити припаюванням майданчиків вибору A1 і A2.
- 16 пінів, адресованих індивідуально. Кожен з них можна керувати окремо через I2C. Це дозволяє одночасно керувати 16 пристроями або зчитувати 16 сигналів.
- Кожен пін можна налаштувати як вхід або вихід. Піни гнучкі: можна зчитувати сигнал (кнопки, сенсори) або подавати сигнал (LED, реле). Перемикання режиму відбувається програмно, без змін апаратної частини.
- Відкритий пін вихідного переривання для відстеження змін на вході. Пін переривання сигналізує контролеру про зміну стану на будь-якому вході.Це дозволяє реагувати на події миттєво, без постійного опитування всіх пінів.
- Модуль сумісний з популярними платами Arduino UNO, ESP8266, ESP32, Raspberry Pi.
