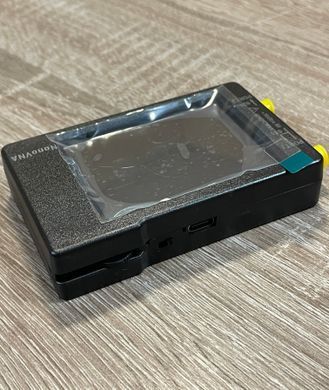

Векторный анализатор VNA
Векторный широкополосный анализатор для анализа характеристик и настройки антенн, фильтров и измерения амплитудно-частотных и фазо-частотных характеристик резонансных цепей, измерения магнитуды и SWR.
Характеристики:
- Диапазон рабочих частот: 10 kHz ~ 1,5 GHz;
- Дисплей: TFT 2,8” (320x240);
- Корпус ABS: 58,7х91,3х17,1 мм (без выступов);
- Плата PCB: 54х85,5х11 мм (без разъемов, переключателей);
- Выходная мощность RF: 0 дБм (±2 дБм)
- Диапазон измерений: 70 дБ (50 кГц – 300 МГц), 60 дБ (300 МГц – 900 МГц), 40 дБ (0,9 ГГц – 1,5 ГГц);
- SWR порта: <1,1;
- Интерфейс USB: USB Type-C; режим связи: CDC (серийный);
- Питание: USB 5V 120мА, встроенный аккумулятор 650mAh, максимальный ток заряда 300мА;
- Количество точек сканирования: 101 (фиксированное);
- Отслеживание по частоте: 4, Маркировка: 4, Сохранение настроек: 5;
- Допустимое отклонение частоты: <2,5ppm;
- Стабильность частоты: <0,5 ppm.
Комплектация:
- 1х Векторный анализатор NanoVNA-H (с аккумулятором 650mAh)
- 1х USB Type-C дата кабель
- 2х Кабель 20см SMA Male to Male RG174
- 1х Терминатор-заглушка SMA Short
- 1х Терминатор-заглушка SMA Load
- 1х Терминатор-заглушка SMA Open
- 1х Переходник SMA Female to Female
- 1х Кабель Type-C на Type-C
