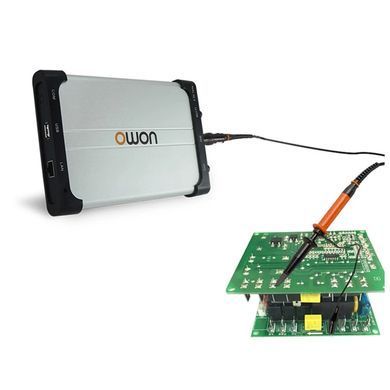

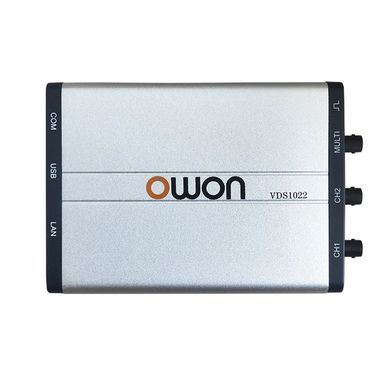

Цифровой осциллограф OWON VDS1022I
OWON VDS1022I – компактный двухканальный цифровой осциллограф. Имеет полосу пропускания 25 МГц, частоту дискретизации 100 МВб/с и глубину памяти 5 кБ. Особенностью данной модели, отличающей ее от модели OWON VDS1022, является изоляция между питанием компьютера и питанием осциллографа.
Особенности:
- Полоса пропускания: 25 МГц.
- Количество каналов: 2 канала и внешний вход синхронизации.
- Частота дискретизации: 100 МВыб/с (Real time).
- Глубина памяти: 5 кБ для каждого канала.
- Гальваническая развязка от ПК.
- Интерфейс: USB.
Технические характеристики:
- Полоса пропускания: 25 МГц
- Время нарастания: ≤14 нс
- Количество каналов: 2+1 канала
- Частота дискретизации: 100 МВыб/с
- Глубина памяти: 5 кБ
- Вертикальное разрешение: 8 бит
- Скорость развертки: от 5 нс до 100 с/дел
- Диапазон вертикальной чувствительности: от 5 мВ/под до 5 В/под
- Режимы входа: DC, AC, GND
- Входное сопротивление: 1 МОм ±2%, 10 пФ ±5 пФ
- Изоляция каналов: 50 Гц: 100:1, 10 МГц: 40:1
- Максимальное входное напряжение: 1:10: 400 В (PK – PK) (DC+AC, PK – PK), 1:1: 40 В (PK – PK) (DC+AC, PK – PK)
- Коэффициент распределения: 1X, 10X, 100X, 1000X
- Условия синхронизации: Edge, Pulse, Video, Slope, Alternate
- Режимы дискретизации: прямая дискретизация, эквивалентная, усреднение
- Курсорные измерения: амплитудные, временные, ΔV, ΔT
- Автоматические измерения: Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
- Математические функции: сложение, вычитание, умножение, деление, БПФ
- Фигуры Лиссажа: есть, ±3º
- Интерфейс: USB 2.0
- Питание: 2,5 Вт, 5 В
- Размеры: 170×120×18 мм
- Вес: 0,26 кг
