Модуль налагодження Holybro Pixhawk для мікроконтролерів
Адаптер Pixhawk забезпечує інтерфейс JTAG, SWD та серійний порт для налагодження апаратного забезпечення, сумісного з контролерами Pixhawk. Підтримуються стандарти 6-контактного роз’єму Pixhawk Target (FMUVxX) та 10-контактного Target (FMUVxX).
Вбудований послідовний інтерфейс FTDI усуває потребу в окремому кабелі FTDI. Інтерфейс спеціально розроблений так, щоб не подавати зворотне живлення на FMU, забезпечуючи стабільну та надійну роботу під час налагодження незалежно від послідовності подачі живлення.
Підтримуються два стандарти інтерфейсу Host JTAG:
- 10-контактний ARM, сумісний з Segger Jlink-mini
- 20-контактний, сумісний з Segger Jlink або STLink
Адаптер також забезпечує легкодоступні точки заземлення. При використанні з 10-контактним кабелем Target підтримуються додаткові два GPIO від CPU, які можна використовувати для точного синхронного сигналу. Цільове скидання за допомогою кнопки, JTAG або додатково RTS з послідовного інтерфейсу також підтримується через 10-контактний цільовий інтерфейс.
Опції перемичок:
- JP1 – Нормально розімкнено: Ця перемичка дозволяє обійти діод захисту зворотного сигналу RXD_DEBUG. Якщо перемичка не припаяна – діод працює за замовчуванням, забезпечуючи захист від зворотного сигналу. Якщо перемичку припаяти – діод обминається, що може знадобитися у випадку, коли цільовий пристрій вже має захист, і через рівні сигналів не передаються дані.
- JP2 – Нормально розімкнено: Ця перемичка підключає сигнал RTS від HOST до лінії nRST CPU, що дозволяє: перезапускати CPU через кнопку, JTAG або HOST RTS; використовувати у автоматизованих тестових стендах, де потрібна віддалена чи автоматична функція перезапуску; якщо перемичка не припаяна – лінія HOST RTS не підключена до nRST CPU.

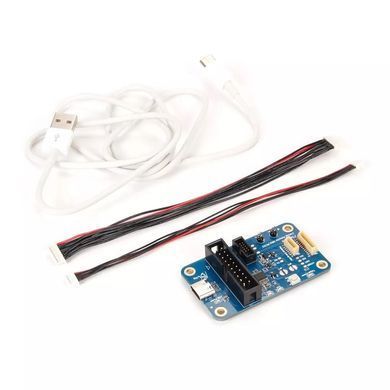

Комплектація:
- 1× плата адаптера налагодження Pixhawk
- 1× кабель JST SH 6-контактний
- 1× кабель JST SH 8-контактний
- 1× USB Type-C кабель
