Автоматичний перемикач живлення TOMZN ATS 4P 63A, 230V
Автоматичний перемикач живлення TOMZN ATS 4P 63A призначений для автоматичного перемикання навантаження між двома джерелами змінного струму. Може використовуватися для перемикання між основною електромережею та резервним джерелом, зокрема інвертором, генератором або виходом системи резервного живлення.
Чотириполюсне виконання дозволяє одночасно комутувати чотири провідники та підходить для схем, у яких необхідне перемикання трьох фаз і нейтралі. Перемикач підтримує автоматичний і ручний режими роботи, оснащений механічною ручкою для ручного перемикання та світловою індикацією активного джерела.
Характеристики:
бренд: TOMZN
тип: автоматичний перемикач джерел живлення ATS
модель: TOQ7-63PV/4
виконання: 4P
номінальний струм: 63 А
номінальна робоча напруга: 220–230 В AC
частота: 50/60 Гц
кількість джерел живлення: 2
кількість полюсів: 4
комутація: 3 фази + нейтраль
режими роботи: автоматичний / ручний
час автоматичного перемикання: менше 50 мс
напруга ізоляції: 690 В
імпульсна витримувана напруга: 8 кВ
клас обладнання: PC
стандарт: IEC/EN 60947-6-1
монтаж: DIN-рейка 35 мм
колір корпусу: чорний
Підключення:

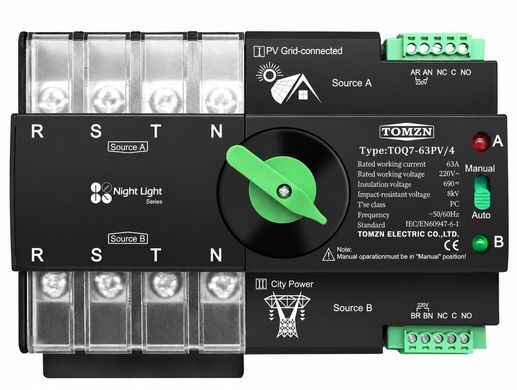

- Перемикач має окремі входи Source A та Source B для двох джерел живлення та вихід на навантаження. Одне джерело може використовуватися як основне, а друге — як резервне. Чотириполюсне виконання забезпечує одночасне перемикання трьох фазових провідників і нейтралі. Підключення необхідно виконувати відповідно до схеми та маркування клем конкретного пристрою.
Керування:
- У режимі Auto перемикач автоматично переводить навантаження між джерелами відповідно до наявності живлення на входах. Для примусового ручного перемикання передбачена механічна ручка. Ручне керування необхідно виконувати при встановленому режимі Manual.
Конструкція:

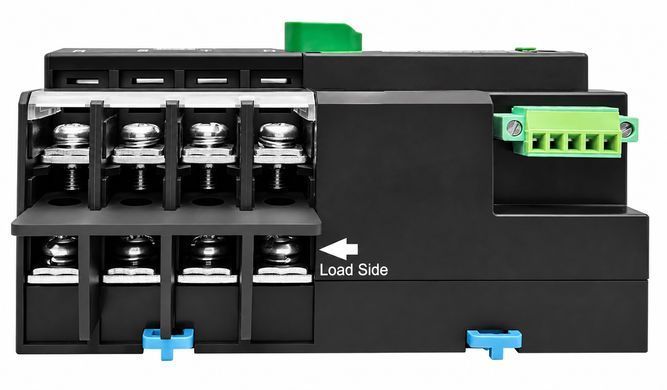

захисні прозорі кришки силових клем
дугогасильна конструкція контактної групи
срібловмісні силові контакти
індикатори активного джерела A та B
додаткові клеми керування
механічна ручка перемикання
перемикач режимів Manual/Auto
кріплення на стандартну DIN-рейку 35 мм
Застосування:
- TOMZN ATS 4P 63A підходить для щитів автоматичного резервного живлення, сонячних і гібридних систем, інверторів, генераторів та інших систем, де необхідне автоматичне перемикання між двома джерелами електроживлення. Виконання 4P підходить для трифазних систем, у яких разом із трьома фазами необхідно комутувати нейтральний провідник.
