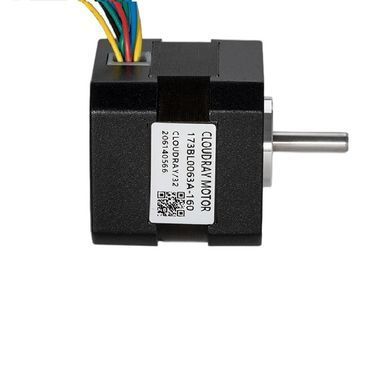

Двигун безщітковий BLDC Cloudray Nema17 42 мм
Безщітковий двигун Cloudray Nema17 173BL0063A-160 — компактний трифазний BLDC-двигун типорозміру Nema17 з номінальною потужністю 26 Вт і робочою напругою 24 В DC. Оснащений датчиками Холла для визначення положення ротора та роботи із сумісним контролером BLDC.

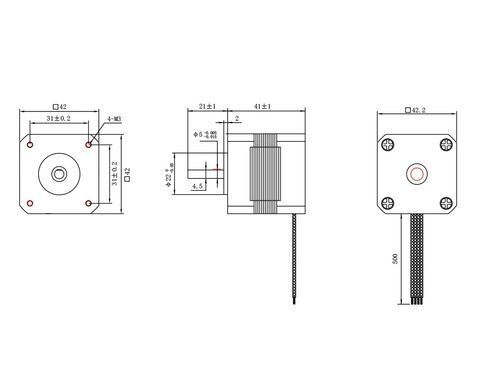

Двигун має квадратний корпус формату Nema17 (42 мм) та вал діаметром 5 мм. Підходить для використання у 3D-обладнанні, автоматизованих механізмах та інших системах, де потрібен компактний безщітковий привід зі зворотним зв'язком за положенням ротора.
Основні параметри двигуна:
Модель має 3 фази та 8 полюсів. Номінальний струм становить 1,6 А, номінальний крутний момент — 0,063 Н·м.
За специфікацією виробника:
- номінальна швидкість: 5000 ±10% об/хв
- швидкість без навантаження: 4000 ±10% об/хв
Датчики Холла та підключення:
Для контролю положення ротора передбачені сигнали HU, HV та HW. Живлення датчиків здійснюється від +5 В, також передбачений провід GND.
Розпіновка проводів за схемою виробника:
- U — жовтий
- V — зелений
- W — синій
- +5V — червоний
- HU — жовтий
- HV — зелений
- HW — синій
- GND — чорний
Фазні дроти U/V/W виконані проводом 20AWG UL1569, сигнальні дроти датчиків — 26AWG UL1569. Фазні та сигнальні дроти однакових кольорів потрібно розрізняти за їх товщиною.
Характеристики:
- Бренд: Cloudray
- Модель: 173BL0063A-160
- Тип: безщітковий двигун BLDC
- Типорозмір: Nema17 / 42 мм
- Кількість фаз: 3
- Кількість полюсів: 8
- Номінальна напруга: 24V DC
- Номінальна потужність: 26 Вт
- Номінальний струм: 1,6 А
- Номінальний крутний момент: 0,063 Н·м
- Номінальна швидкість: 5000 ±10% об/хв
- Швидкість без навантаження: 4000 ±10% об/хв
- Діаметр вала: 5 мм
- Датчики положення ротора: Hall, HU/HV/HW
- Живлення датчиків: 5 В
- Опір ізоляції: не менше 100 МОм при 500V DC
- Робоча температура навколишнього середовища: −20…+50°C
- Допустима вологість: 15–95%
- Маса двигуна: 0,3 кг
