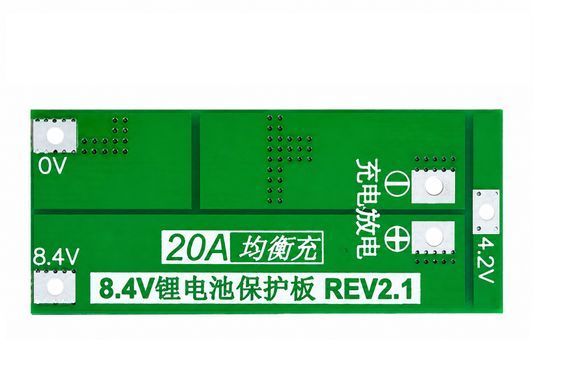

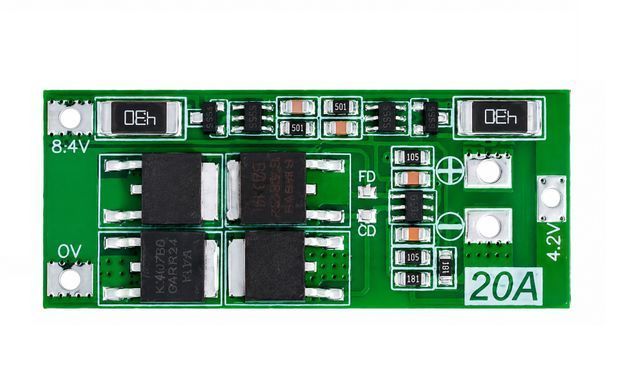

Контролер BMS 20A 2S для акумулятора Li-Ion
BMS 2S 20A — плата керування та захисту акумуляторних збірок із двох послідовно з'єднаних Li-Ion елементів. Розрахована на номінальну напругу збірки 7,4 В і максимальну напругу при повному заряді 8,4 В. Підходить для елементів типорозміру 18650, 26650 та інших Li-Ion комірок із номінальною напругою 3,7 В.
Плата контролює напругу окремих комірок, забезпечує захист від перезаряду, надмірного розряду та перевищення струму. Ця версія оснащена функцією балансування, яка допомагає вирівнювати напругу між двома послідовно з'єднаними елементами під час заряджання.
Особливості:
конфігурація акумулятора — 2S;
максимальний робочий струм — до 20 А;
підтримка балансування комірок;
струм балансування — близько 100 мА;
захист від перезаряду;
захист від надмірного розряду;
захист від перевищення струму;
підходить для Li-Ion елементів 3,7 В;
заряджання та підключення навантаження здійснюються через відповідні силові контакти плати.
Характеристики:
Тип: BMS / плата захисту АКБ
Кількість комірок: 2S
Тип акумуляторів: Li-Ion
Номінальна напруга однієї комірки: 3,7 В
Номінальна напруга збірки: 7,4 В
Максимальна напруга збірки: 8,4 В
Напруга захисту від перезаряду: типово 4,25 В на комірку
Напруга відновлення після перезаряду: типово 4,15 В
Напруга початку балансування: типово 4,20 В
Струм балансування: типово 100 мА
Захист від надмірного розряду: типово 2,5 В на комірку
Напруга відновлення після надмірного розряду: типово 2,6 В
Максимальний безперервний струм розряду: 20 А
Струм спрацювання захисту від перевантаження: типово 22 А
Затримка захисту від перевантаження: типово 100 мс
Власне споживання: типово 18 мкА
Внутрішній опір провідного ланцюга: типово 6 мОм
Максимальний безперервний струм заряджання: до 10 А
Робоча температура: −40…+85 °C

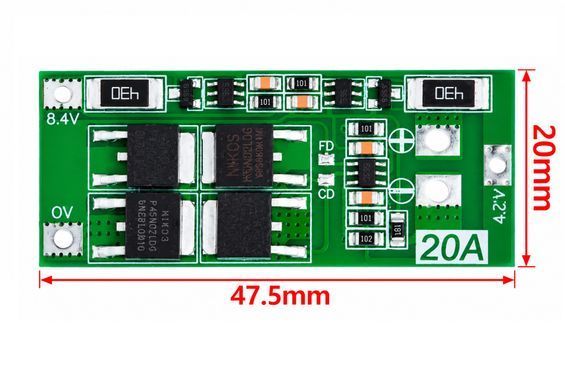

Розміри версії з балансуванням: приблизно 47,5 × 20 мм
Вага: приблизно 4,52 г
Застосування:
Плата призначена для складання та ремонту 2S Li-Ion акумуляторних батарей, зокрема на базі елементів 18650 або 26650. Може використовуватися в портативній електроніці, акумуляторних блоках та іншому обладнанні з живленням від 2S Li-Ion збірки.
Важливо: максимальні 20 А заявлені виробником для належних умов тепловідведення. За недостатнього охолодження робочий струм необхідно зменшувати. Для заряджання 2S Li-Ion збірки потрібен відповідний зарядний пристрій із кінцевою напругою 8,4 В.
