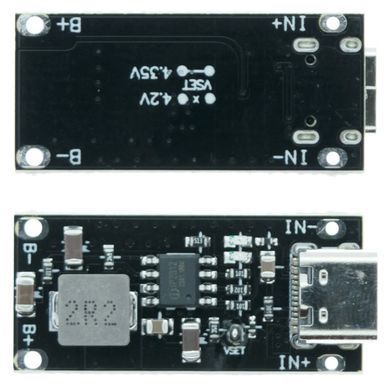

Плата зарядки АКБ IP2312 3A
Модуль на основі мікросхеми IP2312 призначений для ефективної зарядки 1S Li-Ion або Li-Pol акумуляторів з напругою 4.2V. Підтримує зарядний струм до 3A та має можливість налаштування струму через заміну резистора. Забезпечує режим передзаряду для сильно розряджених акумуляторів, а також низьке енергоспоживання в режимі очікування.
Технічні характеристики:
- Контролер: IP2312
- Тип АКБ: 1S Li-Ion / Li-Pol
- Вхідна напруга: 4.5 – 5.5V (USB Type-C)
- Вихідна напруга зарядки: 4.2V
- Максимальний струм зарядки: 3А
- Налаштування струму зарядки: 3A (за замовчуванням), 2A, 1.5A, 1A (через заміну резистора)
- Режим передзаряду: Активується при напрузі на АКБ < 3V. Струм передзаряду: 100 мА
- Пульсації на виході: ~20 мВ
- Споживання в сплячому режимі: При напрузі на виході 3V – 28мкА. При напрузі на виході 3.7V – 30мкА. При напрузі на виході 4.2V – 33мкА
- Річне саморозряджання акумулятора: ~265 мА·год
- Захисту від зворотного підключення акумуляора немає. Тобто потрібно уважно підключати акумулятор дотримуючись полярності плюс до плюсу, мінус до мінуса
- Без підключеного акумулятора: напруга на виході — 4.27V
- Заряд припиняється при 4.23V, після чого напруга акумулятора стабілізується до 4.2V
Термозахист:
- Спрацьовує при 135 °C
- Заряджання поновлюється при охолодженні до 115 °C
- Підтримка зовнішнього терморезистора (підключення до 4-го виводу мікросхеми та до «мінуса»)
