Плата розробника WeAct STM32F411CEU6 для IoT-пристроїв
Плата розробки WeAct BlackPill STM32F411CEU6 — компактна налагоджувальна плата на базі 32-бітного мікроконтролера STM32F411CEU6, призначена для розробки вбудованих систем, прототипування електронних пристроїв, автоматизації та DIY-проєктів на платформі STM32.
Ця версія оснащена зовнішнім високошвидкісним кварцовим резонатором HSE 25 МГц та додатковою SPI Flash-пам'яттю W25Q64 об'ємом 8 МБ, встановленою на зворотному боці плати. Мікроконтролер працює на частоті до 100 МГц, має 128 КБ SRAM та 512 КБ вбудованої Flash-пам'яті.
Для підключення до комп'ютера та завантаження програм передбачений роз'єм USB Type-C. Плата оснащена кнопками Reset, BOOT0 та User, а також окремим інтерфейсом SWD для програмування та налагодження.
Особливості:
Мікроконтролер STM32F411CEU6.
Максимальна тактова частота до 100 МГц.
128 КБ оперативної пам'яті SRAM.
512 КБ вбудованої Flash-пам'яті MCU.
Додаткова SPI Flash-пам'ять W25Q64 об'ємом 8 МБ.
Зовнішній високошвидкісний кварцовий резонатор HSE 25 МГц.
Низькочастотний кварцовий резонатор 32.768 кГц.
Інтерфейс USB Type-C.
Підтримка завантаження прошивки через USB та послідовний інтерфейс.
SWD-інтерфейс для програмування та налагодження.
Кнопки BOOT0, Reset (NRST) та User (PA0).
Підтримка програмування мовою C.
Широкий набір периферійних інтерфейсів.
Контактні майданчики з кроком 2.54 мм.
Компактний форм-фактор BlackPill.
Технічні характеристики:
Тип: плата розробки / налагоджувальна плата.
Виробник: WeAct Studio.
Серія: BlackPill.
Версія плати: V3.1.
Мікроконтролер: STM32F411CEU6.
Максимальна тактова частота: 100 МГц.
SRAM: 128 КБ.
Вбудована Flash-пам'ять MCU: 512 КБ.
Додаткова Flash-пам'ять: 8 МБ SPI Flash (W25Q64).
Зовнішній HSE: 25 МГц.
LSE: 32.768 кГц.
Напруга живлення: 3.3–5 В.
Максимальний вихідний струм LDO 3.3 В: 100 мА.
USB: Type-C.
USART: 3.
I2C: 3.
SPI: 5.
USB FS: 1.
ADC: 1 (10 каналів).
I2S: 5.
CRC: 1.
Таймери: 8.
Основні I/O-роз'єми: 2 × 20 контактів, крок 2.54 мм.
SWD: 4 контакти, крок 2.54 мм.
Кнопки: User (PA0), Reset (NRST), BOOT0.
Розміри: 52.38 × 20.78 мм.

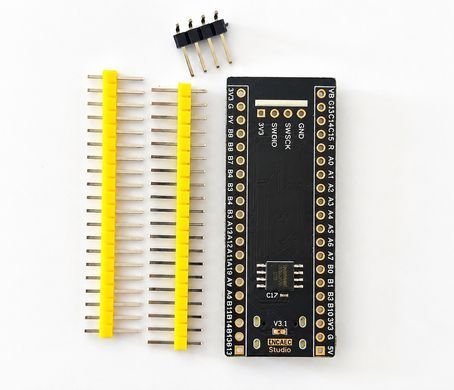

Комплектація:
Плата WeAct BlackPill STM32F411CEU6 з 8 МБ SPI Flash — 1 шт.
Штирьові роз'єми 20 pin, крок 2.54 мм — 2 шт.
Кутовий роз'єм 4 pin, крок 2.54 мм — 1 шт.
Плата підходить для створення прототипів, систем автоматизації, контролерів, IoT-пристроїв, роботи з датчиками та іншою периферією. Наявність додаткової 8 МБ SPI Flash-пам'яті дозволяє зберігати більші обсяги даних порівняно зі стандартною версією без зовнішньої пам'яті.
