Плата розробника WeAct STM32F411CEU6 для IoT-пристроїв
Плата розробки WeAct BlackPill STM32F411CEU6 — компактна налагоджувальна плата на базі 32-бітного мікроконтролера STM32F411CEU6, призначена для розробки вбудованих систем, прототипування електронних пристроїв, автоматизації та інших проєктів на базі STM32.
Версія оснащена зовнішнім високошвидкісним кварцовим резонатором HSE 8 МГц, має 128 КБ SRAM та 512 КБ Flash-пам'яті. Мікроконтролер працює на частоті до 100 МГц. Для підключення до ПК і завантаження програм передбачений сучасний роз'єм USB Type-C. На платі також розташовані кнопки Reset, BOOT0 та User, а для налагодження доступний окремий SWD-інтерфейс.
Особливості:
Мікроконтролер STM32F411CEU6.
Тактова частота процесора до 100 МГц.
128 КБ оперативної пам'яті SRAM.
512 КБ вбудованої Flash-пам'яті.
Зовнішній кварцовий резонатор HSE 8 МГц.
Низькочастотний кварцовий резонатор 32.768 кГц.
Інтерфейс USB Type-C.
Підтримка завантаження прошивки через USB та послідовний інтерфейс.
Окремий SWD-інтерфейс для програмування та налагодження.
Кнопки BOOT0, Reset (NRST) та User (PA0).
Підтримка програмування мовою C.
Широкий набір периферійних інтерфейсів.
Контактні майданчики з кроком 2.54 мм для підключення периферії.
Компактний форм-фактор BlackPill.
Технічні характеристики:
Тип: плата розробки / налагоджувальна плата.
Виробник: WeAct Studio.
Серія: BlackPill.
Версія плати: V3.1.
Мікроконтролер: STM32F411CEU6.
Максимальна тактова частота: 100 МГц.
SRAM: 128 КБ.
Flash-пам'ять MCU: 512 КБ.
Зовнішній HSE: 8 МГц.
LSE: 32.768 кГц.
Напруга живлення: 3.3–5 В.
Максимальний вихідний струм LDO 3.3 В: 100 мА.
USB: Type-C.
USART: 3.
I2C: 3.
SPI: 5.
USB FS: 1.
ADC: 1 (10 каналів).
I2S: 5.
CRC: 1.
Таймери: 8.
Основні I/O-роз'єми: 2 × 20 контактів, крок 2.54 мм.
SWD: 4 контакти, крок 2.54 мм.
Кнопки: User (PA0), Reset (NRST), BOOT0.
Розміри: 52.38 × 20.78 мм.

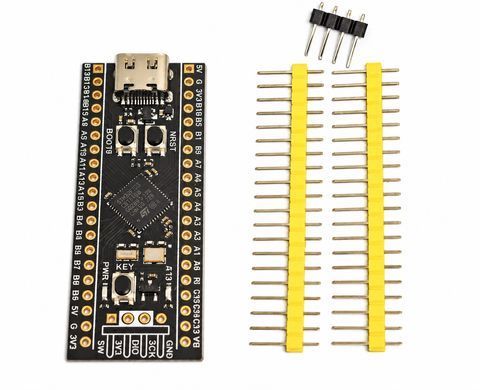

Комплектація:
Плата WeAct BlackPill STM32F411CEU6 — 1 шт.
Штирьові роз'єми 20 pin, крок 2.54 мм — 2 шт.
Кутовий роз'єм 4 pin, крок 2.54 мм — 1 шт.
Плата підходить для створення прототипів, навчальних і DIY-проєктів, систем автоматизації, керування датчиками та периферійними пристроями, а також розробки вбудованих систем на платформі STM32.
