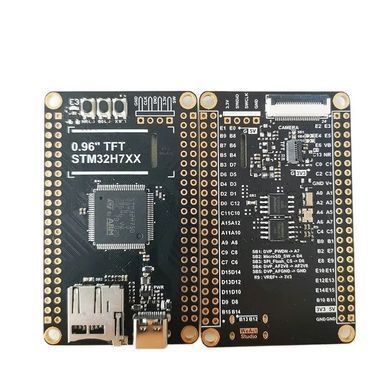

Плата розробника WeAct STM32H750VBT6 для IoT-пристроїв
WeAct STM32H750VBT6 — високопродуктивна плата розробки на базі 32-бітного мікроконтролера STM32H750 з ядром ARM Cortex-M7 і тактовою частотою до 480 МГц. Плата призначена для розробки вбудованих систем, робототехніки, контролерів, IoT-пристроїв, систем збору та обробки даних.
Мікроконтролер має апаратний блок обчислень із плаваючою комою FPU, DSP-інструкції та широкий набір периферійних інтерфейсів. У комплекті передбачений OLED-дисплей 0.96", який можна використовувати для виведення параметрів системи, стану датчиків, меню та іншої службової інформації.
Основні особливості:
- мікроконтролер STM32H750VBT6
- 32-бітне ядро ARM Cortex-M7
- тактова частота — до 480 МГц
- апаратна FPU та підтримка DSP-інструкцій
- до 1 МБ SRAM
- внутрішня Flash-пам'ять STM32H750VBT6 — 128 КБ
- зовнішня пам'ять на платі для зберігання програм і даних
- OLED-дисплей 0.96" у комплекті
- роз'єм USB Type-C
- слот для карти microSD
- кнопка вибору режиму BOOT
- підтримка програмування та налагодження STM32
- широкий набір GPIO та периферійних інтерфейсів
- компактний формат для інтеграції у власні електронні пристрої
Мікроконтролер:
STM32H750VBT6 належить до високопродуктивної серії STM32H7 та побудований на архітектурі Arm Cortex-M7. Контролер підтримує апаратні засоби для швидкої обробки сигналів, математичних операцій та роботи з великим набором зовнішньої периферії.
Основні можливості MCU:
- ядро: ARM Cortex-M7
- максимальна частота: 480 МГц
- SRAM: до 1 МБ
- внутрішня Flash: 128 КБ
- апаратна FPU
- DSP-інструкції
- MPU — блок захисту пам'яті
- контролер переривань NVIC
- підтримка зовнішньої пам'яті через FMC та Quad-SPI
- контролери SDMMC
Інтерфейси:
Мікроконтролер STM32H750VBT6 підтримує широкий набір цифрових інтерфейсів, зокрема:
- GPIO
- SPI
- I2C
- USART / UART
- I2S
- SAI
- FDCAN
- USB 2.0 OTG
- SDMMC
- Ethernet MAC 10/100
- DCMI для підключення сумісних камер
- інтерфейси для роботи із зовнішньою пам'яттю та дисплеями
Фактична доступність конкретного інтерфейсу на роз'ємах залежить від розведення плати WeAct.
Аналогові можливості:
- 3× 16-бітні ADC
- вбудований температурний сенсор
- компаратори
- операційні підсилювачі
- апаратні таймери та PWM
OLED-дисплей:
Комплектний 0.96-дюймовий OLED-дисплей підходить для локального відображення:
- показників датчиків
- системних параметрів
- стану пристрою
- діагностичної інформації
- елементів простого користувацького інтерфейсу
