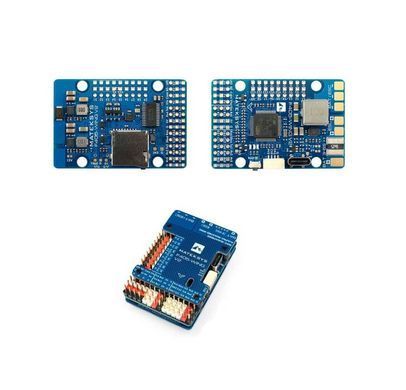

Політний контролер Matek F405 для дронів типу літаючого крила
ХарактеристикиMatek F405 WING V2 FC board:
- MCU: 168 МГц, STM32F405RGT6, 1 МБ флеш-пам'яті
- IMU: MPU6000 (SPI1)
- Барометр: DPS310
- OSD: AT7456E
- Blackbox: роз'єм MicroSD
- UART виходи: 6
- Повноцінний Softserial-TX (INAV): 1
- I2C порти: 2
- ADC: 3 (VBAT, Current, RSSI)
- Вбудований інвертор UART2-RX для входу SBUS: є
- Світлодіодна стрічка WS2812: так
- Вихід для пищалки: є
- RSSI: є
- Інтерфейс: USB Type-C (USB2.0)
- Прошивка: iNAV
- Мета INAV: MATEKF405SE (INAV 6.0 або новіша)
- ArduPilot: MatekF405-Wing (ArduPlane 4.4 або новіша версія)
- Кріплення: 30,5х30,5 мм, Φ4 мм з втулками Φ3 мм
- Розміри: 54х36х13 мм
- Вага: 25 г
Характеристики PDB:
- Діапазон вхідної напруги: 9~30V (3~6S LiPo) із захистом TVS
- Датчик струму: 220A, 3,3V ADC (Шкала INAV 150, ArduPilot 66,7 A/V)
- Датчик напруги батареї (вольтметр): 1k: 10k (шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
- PDB/резистор вимірювання струму: 100A безперервний, 220A імпульсний
- Вихід BEC 5V: призначений для контролера польоту, приймача, екранного меню, камери, зумера, 2812 світлодіодної стрічки, модуля GPS, AirSpeed; безперервний струм: 2А.
- Вихід BEC Vx: призначений для сервоприводів. Регульована напруга: 5V за замовчуванням, 6V/7.2V за допомогою перемички; безперервний струм: 5А. Для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1V.
- Вихід BEC 3.3V: призначений для зовнішніх периферійних пристроїв 3,3V; лінійний регулятор; безперервний струм: 200mA.
- Вихід BEC 9V/12V: призначений для відеопередавача, камери, підвісу; безперервний струм: 2А, за допомогою перемички: 12V. Для стабільного виходу 9V/12V вхідна напруга повинна бути вище вихідної напруги +1V.
Комплектація:
- 1х Matek F405 WING V2
- 1x 20 см кабель JST-GH-4P до JST-GH-4P для порту I2C
- 1х Контакти Dupont 2,54 (плата постачається розпаяною)
