Комплект для збірки акумуляторів 18650 з платою та перемичками
Модульний набір для складання акумуляторного блока на базі елементів 18650 з можливістю вибору схеми з’єднання. Комплект містить пластиковий тримач, плату комутації, перемички та монтажні елементи, що дозволяє швидко зібрати батарейну збірку з потрібною напругою та ємністю.
Завдяки змінним джамперам користувач може налаштовувати послідовне та паралельне з’єднання акумуляторів, формуючи напругу від 3.7V до 14.8V. Модуль оснащений контактами для підключення плати захисту (BMS) або балансування, а також вихідним роз’ємом живлення. Підходить для DIY-проектів, power bank, резервного живлення, електроніки, робототехніки та автономних систем.
Переваги:
- Повний комплект для збірки батарейного блока
- Можливість серійного та паралельного з’єднання
- Регульована схема підключення через джампери
- Контрольні точки напруги для BMS / балансування
- Світлодіодний індикатор роботи
- Зручний монтаж і обслуговування
- Компактний формат
Характеристики:
- Тип: модульний тримач (бокс) для акумуляторів
- Формат акумуляторів: 18650
- Кількість слотів: 4 шт
- Максимальний струм: до 6A (зі стандартними перемичками); до 15 A (при пайці без джамперів)
- Схема підключення: перемикається (через джампери)
- Точки зняття напруги: є
- Індикатор роботи: LED
- Споживання індикатора: 0,0023–0,027mA
- Варіанти підключення: 1S4P (1 послідовно / 4 паралельно); 2S2P; 3S1P; 4S1P
- Матеріал корпусу: термостійкий пластик
- Колір: чорний
- Вага: 54.4 г
- Розміри корпусу: 78х76х21 мм
Підтримувані конфігурації (налаштування здійснюється за допомогою змінних джамперів):
- 1S4P — 3.7V
- 2S2P — 7.4V
- 3S1P — 11.1V
- 4S1P — 14.8V
Важливо:
- Акумулятори необхідно встановлювати в одному напрямку.
- Перед зміною схеми підключення спочатку зніміть усі перемички, а потім підключайте їх згідно зі схемою.
- Неправильне підключення може призвести до короткого замикання.
- Комплектація постачається у розібраному вигляді та потребує пайки перед використанням.

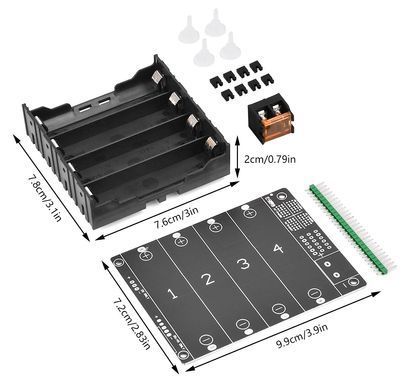

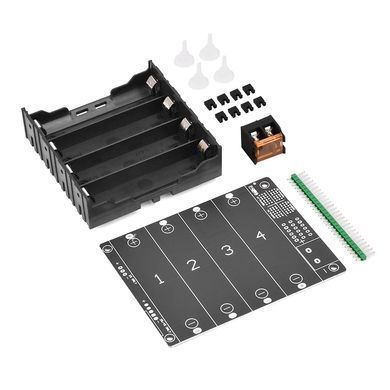

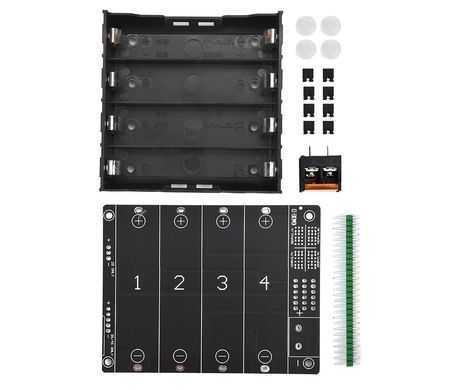

Комплектація:

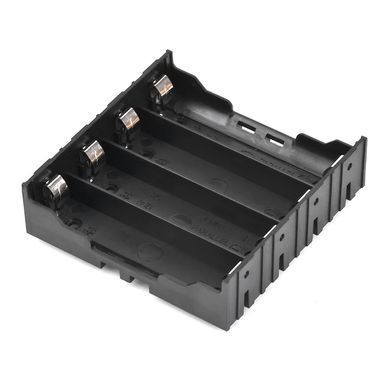

- 1× Тримач для акумуляторів

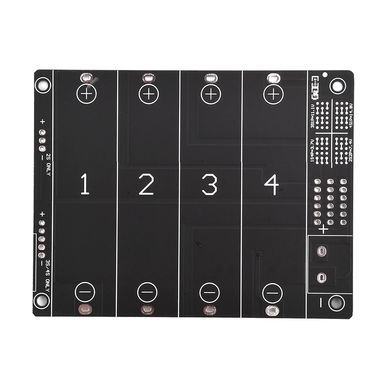

- 1× Плата комутації (PCB)
- 1× Контактна гребінка (Jumper Pin)
- 6× Перемички (Jumper Cap)
- 1× Вихідний клемний роз’єм
- 4× Фіксатори плати
