Відеопередавач VTX 7-8.5G 5W 80CH RUSHFPV XSPAN, для FPV дронів 8GHz

Відеопередавач VTX 7-8.5G 5W 80CH RUSHFPV XSPAN

RUSHFPV XSPAN — аналоговий FPV-відеопередавач із широким робочим діапазоном 7060–8500 МГц, максимальною вихідною потужністю 5 Вт та підтримкою 80 каналів. Модель призначена для передавання аналогового відеосигналу з FPV-камери та підтримує дистанційне налаштування через польотний контролер за протоколом IRC Tramp.

Передавач має п'ять рівнів потужності — від режиму PIT до 5 Вт, систему стабілізації частоти PLL, вбудований вентилятор та ребристий корпус для відведення тепла. Розміри становлять 55 × 33 × 16 мм, маса — 38 г.

Частотний діапазон та канали:

VTX працює в діапазоні 7060–8500 МГц та підтримує 80 каналів, розподілених на 10 груп по 8 каналів:

• Band A: 7060–7200 МГц
• Band B: 7220–7360 МГц
• Band E: 7380–7520 МГц
• Band F: 7540–7680 МГц
• Band R: 7720–7860 МГц
• Band P: 7880–8020 МГц
• Band L: 8040–8180 МГц
• Band U: 8200–8340 МГц
• Band H: 8360–8500 МГц
• Band O: 7215 / 7385 / 7555 / 7735 / 7915 / 8095 / 8285 / 8475 МГц

Для керування частотою використовується PLL. Типова стабільність частоти становить ±100 кГц, типова точність — ±200 кГц.

Регулювання потужності:

Передбачено п'ять рівнів вихідної RF-потужності:

• PIT — < -20 dBm
• 25 мВт — 14 dBm ±0,5
• 200 мВт — 23 dBm ±0,5
• 1 Вт — 30 dBm ±0,5
• 5 Вт — 37 dBm ±0,5

Керування та налаштування:

На корпусі розташовані кнопка керування та RGB-індикатор. Колір індикатора відповідає параметру, який налаштовується:

• синій — вибір діапазону Band;
• червоний — вибір каналу;
• зелений — вибір рівня потужності.

• Тривале натискання кнопки переводить VTX у режим налаштування, а короткими натисканнями змінюється вибране значення.
• Для керування через польотний контролер використовується контакт DATA та протокол IRC Tramp.
• У документації також зазначений USB-інтерфейс для налаштування параметрів VTX та оновлення прошивки. Водночас виробник окремо вказує, що USB не є стандартною функцією та доступний лише як опція кастомізації для комерційних замовників.

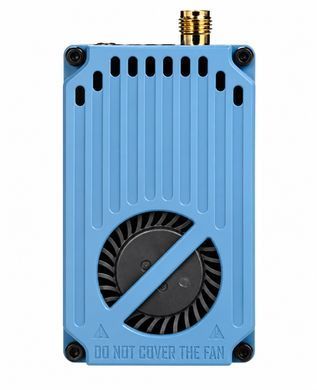

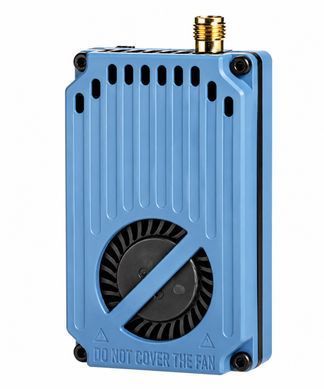

Охолодження:

• RUSHFPV XSPAN має ребристий корпус та вбудований вентилятор для активного відведення тепла. Система охолодження особливо важлива під час роботи VTX на високих рівнях вихідної потужності.

Підключення:

На схемі виробника вказані такі контакти:

• DC-IN
• GND
• RX
• DATA
• 5V-Out
• GND
• Video
• Video GND
• 5V

Для підключення антени використовується SMA-порт з імпедансом 50 Ом.

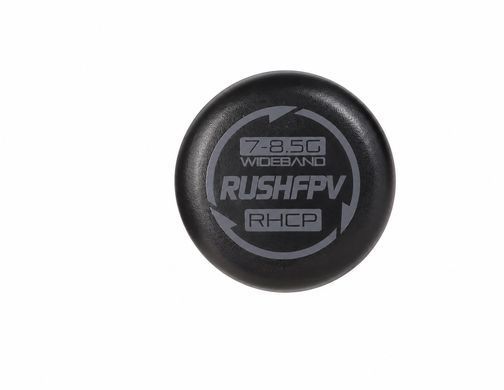

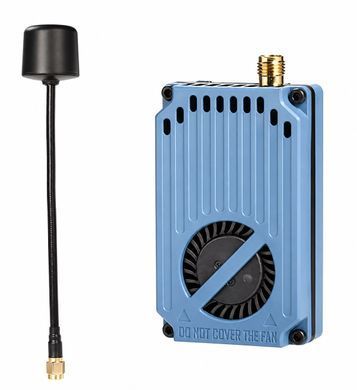

Антена:

У специфікації виробника показана широкосмугова антена, узгоджена з робочим діапазоном VTX:

• Частотний діапазон: 7000–8500 МГц
• Поляризація: RHCP
• Підсилення: 2 dBi
• Діаграма спрямованості: всенаправлена
• VSWR: <1,5
• Кабель: RG402
• Роз'єм: SMA Male

Характеристики:

• Бренд: RUSHFPV
• Серія: XSPAN
• Тип: аналоговий FPV-відеопередавач VTX
• Частотний діапазон: 7060–8500 МГц
• Кількість каналів: 80
• Максимальна потужність: 5 Вт
• Рівні потужності: PIT / 25 мВт / 200 мВт / 1 Вт / 5 Вт
• Тип модуляції: FM
• Керування частотою: PLL
• Стабільність частоти: ±100 кГц (тип.)
• Точність частоти: ±200 кГц (тип.)
• S/N для ±3 МГц: >55 dBc
• Рівень відеовходу: 1 V ±0,2 Vp-p (тип.)
• Протокол керування: IRC Tramp
• Антенний порт: SMA, 50 Ом
• Живлення: DC 7–30 В згідно з таблицею характеристик
• Робоча температура: -20…+60°C
• Розміри: 55 × 33 × 16 мм
• Маса: 38 г
• Охолодження: вбудований вентилятор
