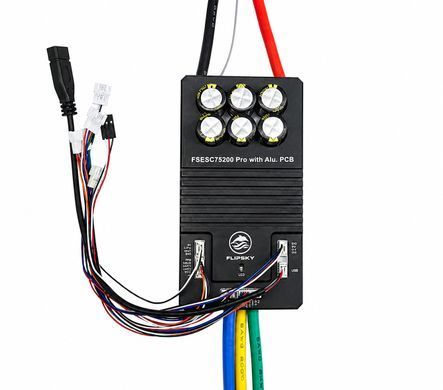

Контролер двигуна Flipsky FSESC 75200 PRO
FLIPSKY FSESC 75200 PRO — одноканальний контролер для керування потужними безколекторними двигунами в електротранспорті та інших електроприводах. Підтримує живлення 14–84 В (4–20S), режими BLDC і FOC, роботу з датчиками Холла, Sensorless-керування та рекуперативне гальмування.
Версія PRO оснащена вбудованим Bluetooth-модулем для бездротового налаштування параметрів і перегляду робочих даних. Контролер програмується через VESC Tool.
Особливості:
Робоча напруга 14–84 В (4–20S)
Один канал керування двигуном — Single ESC
Постійний струм до 200 А при 50 В
Постійний струм до 150 А при 75 В
Піковий струм до 300 А
Підтримка BLDC та FOC
Підтримка двигунів із датчиками Холла
Підтримка Sensorless-керування
Вбудований Bluetooth-модуль
Підтримка рекуперативного гальмування
Налаштування через VESC Tool
Вбудований BEC 5 В / 1 А
Підтримка CAN, USB, UART, SPI та I²C
Підтримка PPM та ADC
Максимальний ERPM — 150 000
Алюмінієвий корпус із ребрами для відведення тепла
Силові дроти 8 AWG
Керування двигуном:
- Контролер підтримує режими DC, BLDC та FOC (синусоїдальне керування). FOC забезпечує плавне керування безколекторним двигуном і підтримує роботу з датчиками положення ротора.Для підключення двигуна з датчиками Холла передбачений окремий роз'єм HALL із контактами 5V, TEMP, HALL1, HALL2, HALL3 та GND.
Підтримуються:
HALL
ABI
AS5047
AS5048A
Sensorless

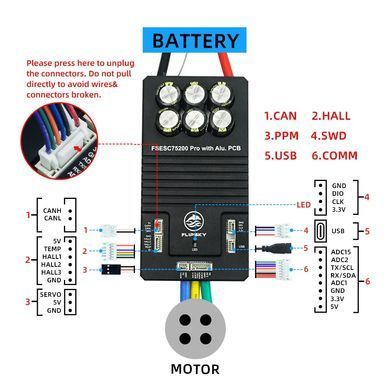

Інтерфейси:
На контролері передбачені інтерфейси для підключення периферії, керування та програмування:
CAN
HALL
PPM
SWD
USB
COMM
UART
SPI
I²C
ADC
Як джерела керуючого сигналу підтримуються PPM, ADC, NRF та UART.
Bluetooth:
FSESC 75200 PRO має вбудований Bluetooth-модуль. Він дозволяє бездротово підключатися до контролера для налаштування параметрів та перегляду робочих даних. Це одна з відмінностей версії 75200 PRO від звичайного FSESC 75200.
Рекуперативне гальмування:
- Контролер підтримує рекуперацію — під час гальмування двигун може працювати в генераторному режимі з поверненням енергії в акумулятор. Параметри рекуперативного струму налаштовуються відповідно до характеристик акумулятора та електроприводу.
Охолодження:

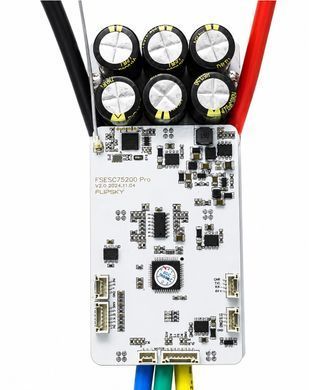

- Контролер виконаний у масивному алюмінієвому корпусі з ребрами охолодження. У версії PRO також оптимізовано апаратну частину вимірювання температури MOSFET порівняно зі звичайною версією 75200. Допустимий постійний струм залежить від умов охолодження, температури навколишнього середовища та способу встановлення контролера.
Характеристики:
- Модель: FSESC 75200 PRO
- Тип: Single ESC
- Кількість каналів: 1
- Робоча напруга: 14–84 В
- Акумулятор: 4–20S
- Постійний струм: до 200 А при 50 В
- Постійний струм при 75 В: до 150 А
- Піковий струм: до 300 А
- BEC: 5 В / 1 А
- Режими керування: DC, BLDC, FOC
- Максимальний ERPM: 150 000
- Датчики Холла: підтримуються
- Sensorless: підтримується
- Енкодери: ABI, AS5047, AS5048A
- Рекуперативне гальмування: підтримується
- Bluetooth: вбудований
- Програмування: VESC Tool
- Інтерфейси зв'язку: USB, CAN, UART, SPI, I²C
- Джерела керування: PPM, ADC, NRF, UART
- Силові дроти: 8 AWG

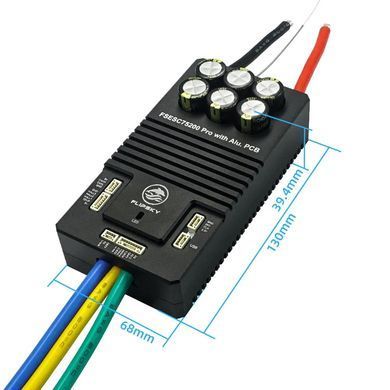

- Розміри: 130 × 67.7 × 39.4 мм
Важливо:
- Заводська прошивка контролера — 5.2. Виробник рекомендує залишати цю версію, оскільки некоректне оновлення або неправильні параметри новішої прошивки можуть призвести до пошкодження ESC.
- При використанні прошивки 5.3 або новішої функцію Phase Filters необхідно вимкнути (False). Для FSESC 75200 / 75200 PRO виробник окремо зазначає, що Phase Filtering не підтримується. Також не рекомендується відновлювати стандартні параметри через майстер VESC Tool без перевірки налаштувань.
