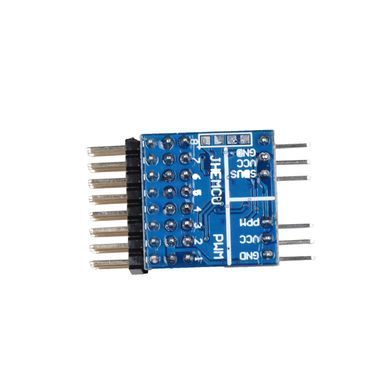

Конвертер сигналу JHEMCU 8 каналів SBUS/PPM/PWM
Цей високопродуктивний модуль JHEMCU призначений для конвертації сигналів між форматами SBUS, PPM (CPPM) та PWM. Завдяки широкому діапазону вхідної напруги 3.3–20V та використанню 32-бітного мікроконтролера, пристрій забезпечує високу стабільність і швидкість обробки.
Модуль автоматично розпізнає тип вхідного сигналу, не потребує ручного перемикання. Має індикатори стану для зручності використання та підтримує до 8 каналів вхідних/вихідних сигналів. Ідеально підходить для роботи з приймачами FrSky, FlySky, а також для інших RC-моделей.
Характеристики:
- Вхідна напруга: 3.3–20V
- Споживаний струм: 15 мА
- Кількість каналів: 8CH
- Розміри: 21×21 мм
- Опис каналів: 1–8 каналів: вхід/вихід сигналів PWM. SBUS канал: вхід/вихід сигналу SBUS. PPM канал: вхід/вихід сигналу PPM
Підтримувані сигнали на вході/виході:
- PPM (CPPM)
- PWM (стандартний сигнал приймача)
- SBUS (включно з серією R7008SB, FrSky тощо)
Функціональні можливості:
- Вхід SBUS → одночасний вихід PPM та PWM
- Вхід PWM → одночасний вихід PPM та SBUS
- Вхід PPM → одночасний вихід PWM та SBUS
Інструкції з підключення:
- Якщо на канали 1–8 подано сигнал PWM, модуль видає сигнал PPM (на відповідному каналі) та SBUS
- Якщо вхідний сигнал – PPM, модуль генерує PWM (на 1–8 каналах) і SBUS
- Якщо вхідний сигнал – SBUS, модуль генерує PWM (на 1–8 каналах) і PPM
- Примітка: Піни вимагають самостійного паяння
Комплектація:
- 1х Перетворювач сигналу
- 1х Штекер прямий 8P× 2.54мм* 3 піни
- 1х Штекер кутовий 8P× 2.54мм* 3 піни
- 1х Штекер кутовий 6P× 2.54мм
- 1х Штекер прямий 6P× 2.54мм
