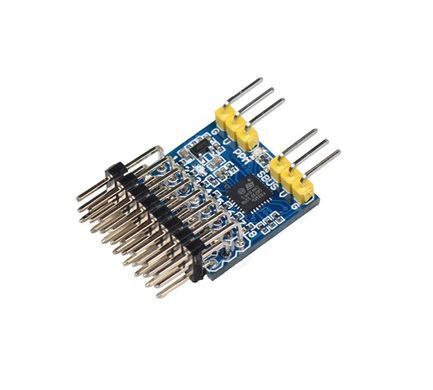

Конвертер сигнала JHEMCU 8 каналов SBUS/PPM/PWM
Этот высокопроизводительный модуль JHEMCU предназначен для преобразования сигналов между форматами SBUS, PPM (CPPM) и PWM. Благодаря широкому диапазону входных напряжений 3.3–20V и использованию 32-битного микроконтроллера, устройство обеспечивает высокую стабильность и скорость обработки.
Модуль автоматически распознает тип входного сигнала, не требует ручного переключения. Имеет индикаторы состояния удобства использования и поддерживает до 8 каналов входных/выходных сигналов. Идеально подходит для работы с приемниками FrSky, FlySky и других RC-моделей.
Характеристики:
- Входное напряжение: 3.3–20V
- Потребляемый ток: 15 мА
- Количество каналов: 8CH
- Размеры: 21×21 мм
- Описание каналов: 1–8 каналов: вход/выход PWM. SBUS канал: вход/выход сигнала SBUS. PPM канал: вход/выход сигнала PPM
Поддерживаемые сигналы на входе/выходе:
- PPM (CPPM)
- PWM (стандартный сигнал приемника)
- SBUS (включая серию R7008SB, FrSky и т.д.)
Функциональные возможности:
- Вход SBUS → одновременный выход PPM и PWM
- Вход PWM → одновременный выход PPM и SBUS
- Вход PPM → одновременный выход PWM и SBUS
Инструкции по подключению:
- Если на каналы 1–8 подан сигнал PWM, модуль выдает сигнал PPM (на соответствующем канале) и SBUS.
- Если входной сигнал – PPM, то модуль генерирует PWM (на 1–8 каналах) и SBUS
- Если входной сигнал – SBUS, модуль генерирует PWM (на 1–8 каналах) и PPM
- Примечание: Пены требуют самостоятельной пайки
Комплектация:
- 1х Преобразователь сигнала
- 1х Штекер прямой 8P× 2.54мм* 3 пены
- 1х Штекер угловой 8P× 2.54мм* 3 пены
- 1х Штекер угловой 6P× 2.54мм
- 1х Штекер прямой 6P× 2.54мм
