Адаптер MIPI CSI/DSI 22-pin в 15-pin

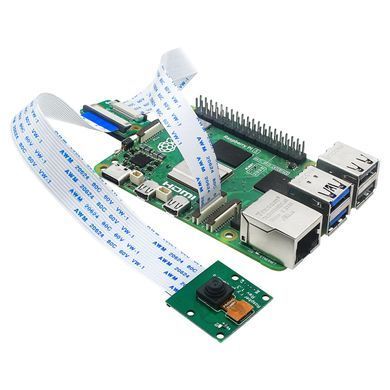

MIPI CSI/DSI 22-pin → 15-pin — компактный переходной модуль для подключения камер и дисплеев с 15-контактным интерфейсом к 22-контактному MIPI CSI/DSI разъему Raspberry Pi 5. Адаптер позволяет использовать соответствующие 15-pin модули камеры или дисплея с Raspberry Pi 5 через FFC-шлейф.

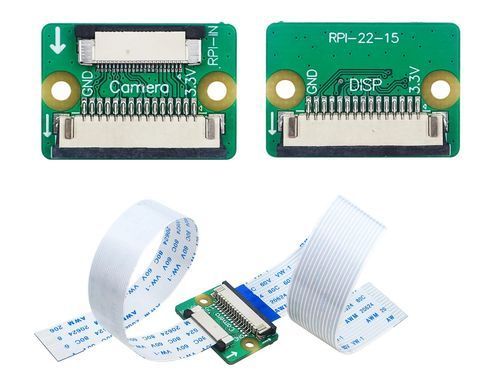

В комплект входят переходная плата и три FFC-шлейфа различной конфигурации и длины.
Основные характеристики:
Тип: адаптер-переходник MIPI CSI/DSI
Назначение: подключение совместимых камер и дисплеев
Совместимость: Raspberry Pi 5
Разъемы адаптера: 22-pin ↔ 15-pin
Шаг контактов 15-pin: 1,0 мм
Шаг контактов 22-pin: 0,5 мм
Размеры платы: 25 × 17,5 мм
Питание активного преобразователя не требуется — плата выполняет функцию перехода между разъемами

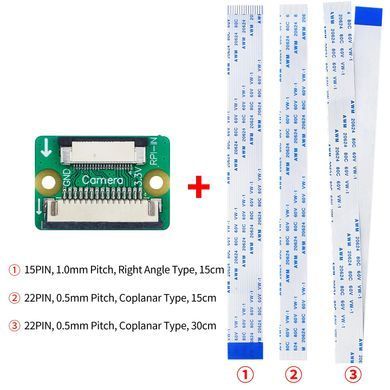

FFC-шлейфы в комплекте:
15-pin, шаг 1,0 мм, Right Angle Type — длина 15 см
22-pin, шаг 0,5 мм, Coplanar Type — длина 15 см
22-pin, шаг 0,5 мм, Coplanar Type — длина 30 см
Применение:
Адаптер предназначен для:
подключения совместимых 15-pin CSI камер к Raspberry Pi 5;
подключения совместимых 15-pin DSI дисплеев;
перехода между 22-pin и 15-pin FFC-соединениями MIPI CSI/DSI;
проектов на базе Raspberry Pi 5, где необходимо использовать камеры или дисплеи с другим форматом FFC-разъема.
Важно: адаптер изменяет формат физического подключения 22-pin ↔ 15-pin, но не преобразует протокол. Перед подключением необходимо убедиться, что камера или дисплей электрически и программно совместимы с Raspberry Pi и соответствующим интерфейсом CSI или DSI.
