Антенна GPS GNSS RTK Travelight MAN1216Q23 Helix, SMA, IP67, Full-band высокоточная для ZED-F9P, UM982 и т.д

Антенна GNSS Helix Multiband GPS L1/L2/L5/G1/G2/E5a/E5b/B1/B2a/B2b

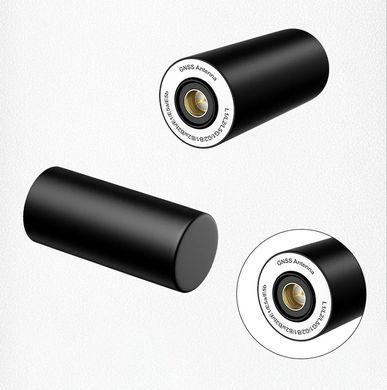

GNSS UAV Helix Antenna – это компактная вседиапазонная винтовая антенна, разработанная для высокоточного позиционирования беспилотных летательных аппаратов (UAV), FPV-дронов и наземных транспортных средств. Благодаря спиральной конструкции и усовершенствованной схеме усиления антенна обеспечивает стабильный прием спутниковых сигналов даже в сложных условиях.

Основные преимущества:

• Высокая точность позиционирования: Оптимизирована для приема сигналов GNSS с высокой стабильностью и быстрым фиксом координат.
• Отличный прием спутников Двойная четырехплечевая спиральная конструкция с вторичным усилением и фильтрацией позволяет находить больше спутников и повышает качество сигнала.
• Компактный размер и малый вес: Цилиндрический корпус с низким сопротивлением воздуху, вес до 18 г, минимизирующий влияние на энергопотребление и аэродинамику дрона.
• Простая установка (Plug & Play): Резьбовое подключение обеспечивает быстрый и надежный монтаж без дополнительных настроек.
• Прочный и защищенный корпус: Корпус из ABS-пластика, устойчив к высоким температурам, с классом защиты IP67 – подходит для использования на открытом воздухе.

• Высокий коэффициент усиления и низкий уровень шума: Антенна обеспечивает стабильный прием сигналов GNSS даже в зашумленной среде, что особенно важно для RTK и высокоточного позиционирования.
• Передача DC и RF сигналов через разъем SMA: Поддерживает одновременную передачу питания и радиочастотного сигнала по коаксиальному кабелю (активная антенна).
• Поддержка многодиапазонных GNSS-систем: Совместима с частотами: L1/B1/G1/E1, L2/B2b/G2/E5b/B3i, L5/B2a/E5a, что делает антенну идеальной для современных RTK-модулей (ZED-F9P, UM982, Unicore, Sept.

Технические характеристики:

Поддерживаемые частотные диапазоны и типичное усиление (Gain, dBi):

• GPS L1: типичное +2 dBi
• GPS L2: типичное −3 dBi
• GPS L5: типичное +1 dBi
• GLONASS G1: типичное 0 dBi
• GLONASS G2: типичное −5 dBi
• BDS B1: типичный +0.5 dBi
• BDS B2a: типичное +1 dBi
• BDS B2b: типичное 0 dBi
• GALILEO E1: типичное +0.5 dBi
• GALILEO E5a: типичное +1 dBi
• GALILEO E5b: типичное 0 dBi
• Волновое сопротивление: 50Ω (номинальное)
• Поляризация: RHCP (правая круговая)
• Угол покрытия: 360°
• VSWR (коэффициент стоячей волны): ≤ 2
• Осевое отношение (Axial Ratio): ≤ 3 dB
• Тип усилителя: Встроенный LNA
• Усиление LNA (Gain): Типично: 28 dB
• Коэффициент шума (Noise Figure): Максимум: 1.5 dB
• Входящий VSWR: ≤ 2
• Выходной VSWR: ≤ 2
• Напряжение питания: Мин.: 3.3 V, Макс.: 12 V
• Потребляемый ток: ≤ 25 mA
• Длина корпуса: 56 мм
• Диаметр корпуса: 23 мм
• Тип разъема: SMA Female
