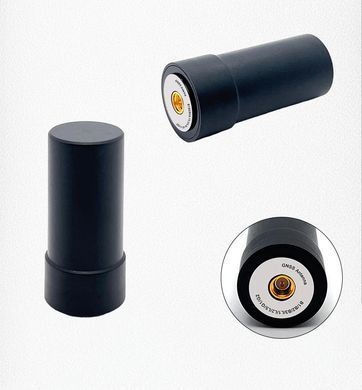

Антенна GNSS Helix Multiband GPS L1/L2/L5/G1/G2/E1/E5b/B1/B2/B3
Многодиапазонная GNSS квадрифиллярная геликс-антенна предназначена для высокоточного позиционирования с сантиметровой точностью. Антенна поддерживает основные спутниковые системы GPS, Beidou, GLONASS, Galileo, QZSS и SBAS, что обеспечивает стабильный прием сигнала даже в сложных условиях.
Благодаря высокому коэффициенту усиления и низкому уровню шума антенна эффективно принимает сигналы с низких углов, ускоряет поиск спутников и повышает точность навигации. Компактный цилиндрический корпус с защитой IP67 делает его пригодным для внешнего использования, дронов, БПЛА, RTK-систем, робототехники и автомобильных решений.
Антенна использует SMA-разъем, через который одновременно передается RF-сигнал и питание (DC bias), что упрощает подключение и монтаж.
Преимущества:
- Высокое усиление и низкий уровень шума – стабильный и точный прием GNSS-сигналов.
- Поддержка многих диапазонов: GPS L1/L2/L5, BDS B1/B2/B3, GLONASS G1/G2, Galileo E1/E5b, QZSS: L1/L2, SBAS: WAAS, EGNOS, MSAS and GAGAN
- Круговая поляризация RHCP – лучший прием спутниковых сигналов
- Компактный и легкий корпус менее 20 г – удобно для UAV, FPV и мобильных систем.
- SMA-разъем — передача DC и RF через один кабель
- Защита IP67 - пыле- и влагозащищенная, пригодная для работы на улице
- Простой монтаж (plug&play)
- Подходит для RTK и высокоточного позиционирования
Характеристики:
Параметры усиления антенны:
- GPS L1: 2 dB
- GPS L2: 2 dB
- GPS L5: −2 dB
- GLONASS G1: −1.5 dB
- GLONASS G2: −1.0 dB
- BDS B1: 1.5 dB
- BDS B2a: −2 dB
- BDS B2b: 1.0 dB
- BDS B3i: −2 dB
- Galileo E1: 2 dB
- Galileo E5a: −2 dB
- Galileo E5b: 1 dB
- Волновое сопротивление: 50Ω (номинальное)
- Поляризация: RHCP (правая круговая)
- Угол покрытия: 360°
- КСВ (VSWR): ≤ 2
- Осевое соотношение (Axial Ratio): ≤ 3 dB
- Условия измерения: Температура измерений: +25 ±5 °C
- Диаметр корпуса: ≈ 27.7 мм
- Общая высота (длина): ≈ 58.7 мм
- Внутренний диаметр: Ø25 мм
- Центральное отверстие / разъем: Ø1.26 мм
- Выступ нижней части: ≈ 15.5 мм
Характеристики усилителя:
- Коэффициент усиления: 37 dB (типичное)
- Коэффициент шума: ≤ 1.5 dB
- Исходный КСВ (VSWR): ≤ 2
- Напряжение питания: 3.3 – 16 V
- Потребляемый ток: 13 mA (типичное)
- Условия измерения: Температура: +25 ±5 °C
