Контроллер заряда, разряда Li-Ion батарей

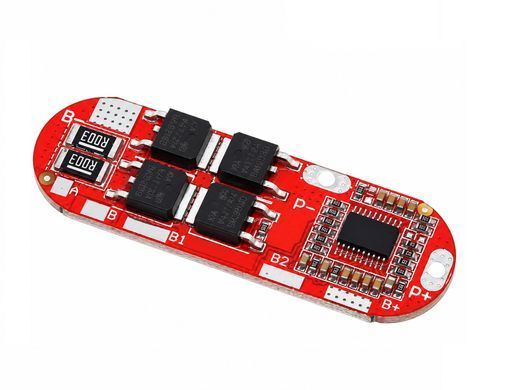

Контроллер BMS 25A 12.6V 3S — плата защиты аккумуляторной сборки из трех последовательно соединенных Li-Ion или Li-Po элементов. Рассчитана на батарею с номинальным напряжением 11.1 В (3×3.7 В) и максимальным напряжением заряда 12.6 В.
Плата контролирует напряжение каждой ячейки и отключает аккумулятор при опасном перезаряде, чрезмерном разряде, превышении тока или коротком замыкании.
Основные характеристики:
- Тип: BMS / плата защиты аккумулятора
- Тип аккумуляторов: Li-Ion, Li-Po
- Конфигурация: 3S
- Количество последовательных ячеек: 3
- Номинальное напряжение сборки: 11.1 В
- Максимальное напряжение заряда: 12.6 В
- Максимальный ток заряда: 25 А
- Максимальный длительный ток разряда: 25 А
- Порог защиты от перегрузки по току: около 60 А
- Балансировка ячеек: нет
- Цвет платы: красный
Пороги защиты:
- Перезаряд одной ячейки: 4.23–4.28 В, типовое значение 4.25 В
- Восстановление после перезаряда: 4.08–4.18 В, типовое 4.13 В
- Чрезмерный разряд ячейки: 2.72–2.88 В, типовое 2.8 В
- Восстановление после разряда: 2.9–3.1 В, типовое 3.0 В
- Задержка защиты от перезаряда/переразряда: типично 1 с
- Задержка защиты от КЗ: типично 300 мкс
Функции защиты:
- от перезаряда
- от чрезмерного разряда
- от перегрузки по току
- от короткого замыкания
- контроль отдельных ячеек аккумуляторной сборки
Контакты подключения:
- B- — минус первой ячейки / общий минус батареи
- B1 — точка соединения 1-й и 2-й ячеек
- B2 — точка соединения 2-й и 3-й ячеек
- B+ — плюс третьей ячейки / общий плюс батареи
- P- — минус зарядки и нагрузки
- P+ — плюс зарядки и нагрузки
