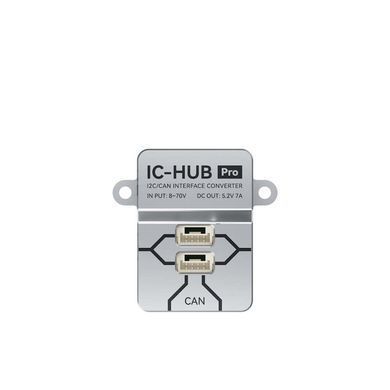

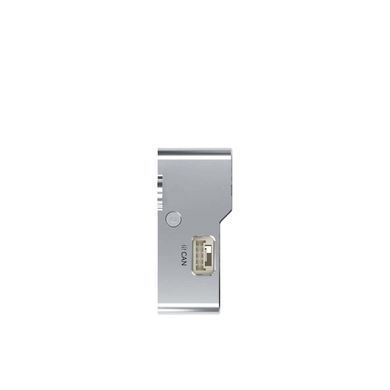

Модуль CUAV IC-HUB Pro, I2C/CAN Bus Expansion Module
CUAV IC-HUB Pro — модуль расширения интерфейсов I2C и CAN для беспилотных систем. Он позволяет подключить к одной шине несколько периферийных устройств и одновременно обеспечить их стабилизированным питанием 5 В. Модуль имеет 1 входной и 8 выходных портов, поддерживает входное напряжение 8–70 В и может использоваться в системах питания с аккумуляторами 2S–16S.
IC-HUB Pro предназначен для систем, где количества I2C или CAN-портов полетного контроллера недостаточно для подключения всей необходимой периферии. Модуль не заменяет полетный контроллер и не выполняет функции автопилота — его задача заключается в расширении I2C/CAN-шины и централизованном питании подключенных устройств.
Расширение интерфейсов:
- поддержка двух типов шин: I2C и CAN;
- 1 входной порт;
- 8 выходных портов;
- выходные порты имеют стабилизированное питание 5 В;
- возможность подключения нескольких периферийных устройств к соответствующей шине.
Питание:
- входное напряжение: 8–70 В;
- поддерживаемые аккумуляторные системы: 2S–16S;
- выходное напряжение: 5 В;
- общая токовая нагрузка: до 7 А;
- допустимая нагрузка одного порта: до 2 А.
Широкий диапазон входного напряжения позволяет питать IC-HUB Pro непосредственно от основной системы питания аппарата в пределах допустимых 8–70 В. Встроенная схема питания формирует 5 В для подключенной периферии. По информации CUAV, это также помогает уменьшить проблемы с падением напряжения при использовании длинных линий питания.
Защита портов:
Каждый выходной порт оснащен самовосстанавливающимся предохранителем на 2 А. CUAV заявляет защиту от:
- перегрузки по току;
- короткого замыкания;
- перенапряжения.
После устранения причины перегрузки самовосстанавливающийся предохранитель не требует ручной замены.
Разъемы:
- вход: 1 × GH1.25 4P;
- выходы: 8 × GH1.25 4P;
- 4-контактные разъемы;
- интерфейсы I2C/CAN.
На официальной странице CUAV также встречается обозначение «standard JST 1.25 4P», тогда как в таблице характеристик указан GH1.25 4P. Поэтому для карточки товара корректнее использовать обозначение производителя GH1.25 4P без дополнительного указания конкретной серии JST.
Конструкция:
- IC-HUB Pro выполнен в компактном корпусе из CNC-обработанного алюминиевого сплава. Металлический корпус защищает электронику и способствует отводу тепла от внутренних компонентов. Производитель также заявляет конструкцию с повышенной устойчивостью к помехам.
Характеристики:
- модель: CUAV IC-HUB Pro;
- тип: модуль расширения шин;
- протоколы: I2C, CAN;
- входное напряжение: 8–70 В;
- аккумуляторы: 2S–16S;
- выходное напряжение: 5 В;
- количество входов: 1;
- количество выходов: 8;
- максимальная нагрузка одного порта: 2 А;
- общая токовая нагрузка: до 7 А;
- защита каждого порта: самовосстанавливающийся предохранитель 2 А;
- рабочая температура: от -20 до +80 °C;
- материал корпуса: CNC-обработанный алюминиевый сплав;
- размеры: 34,5 × 34,5 × 15,4 мм;
- вес: 16,5 г.
Применение:
- Модуль предназначен для построения систем с несколькими I2C или CAN-устройствами. Через него могут подключаться совместимые датчики, GNSS-модули, компасы и другая периферия, если ее интерфейс, распиновка и требования к питанию соответствуют IC-HUB Pro.
- Следует учитывать, что IC-HUB Pro является расширителем физической шины, а не преобразователем протоколов. Наличие интерфейса CAN или I2C само по себе не гарантирует программную совместимость конкретного устройства с полетным контроллером — соответствующее устройство и протокол должны поддерживаться системой.
