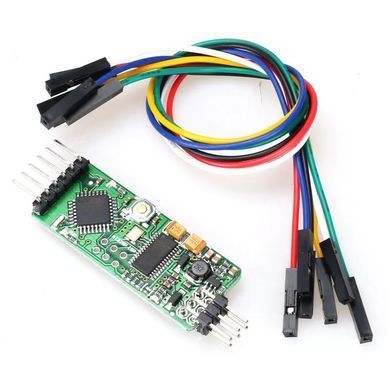

Модуль Minim OSD 3DR для наложения телеметрии APM/Pixhawk
MinimOSD – это легкий модуль наложения телеметрических данных на FPV-видео, созданный на базе Arduino ATmega328 и чипа MAX7456, специально для работы с автопилотами на базе ArduPilot MEGA (APM 2.6/2.52), Pixhawk, Pixracer, Cube Orange и т.п. через протокол MAVLink.
Назначение и возможности:
- Выводит в видеоинтерфейс важную телеметрию: напряжение, высота, скорость, уровень сигнала GPS, режимы полета и прочее
- Работает с APM 2.5/2.6, Pixhawk, Cube, PX4, совместим с большинством наземных станций MAVLink
- Поддержка автоматического определения видеоформата (NTSC/PAL). По умолчанию – NTSC. Для ручного выбора PAL – предусмотрена перемычка для пайки на обороте модуля
- Может работать как по отдельности, так и параллельно с телеметрией. В таком случае TX модуля OSD не подключается, а только RX соединяется телеметрическим выходом APM/Pixhawk
- Минимальные потери тепла благодаря высокоэффективному импульсному стабилизатору (в отличие от старых версий с линейным стабилизатором)
- Двойное изолированное питание: 5V для цифровой части (ATmega, MAX7456) – подается через FTDI или внешний вход. 5–12V для аналоговой части (видеосигнал) — через видеовыход
- При необходимости возможна пайка перемычек для объединения питания
Характеристики:
- Процессор: ATmega328 (Arduino совместимый)
- OSD чип: MAX7456 (моноцветное видео)
- Видеоформаты: NTSC/PAL (выбор автоматический или ручной)
- Питание: 5V/12V (двойная схема)
- Интерфейс для настройки: 6-пиновый разъем FTDI
- Размеры: 39×19 мм
- Вес: 6 г (без кабелей)
