Осциллограф цифровой FNIRSI 1014D с генератором сигналов, 2-канальный, полоса пропускания 100Mhz, 7" 800х480

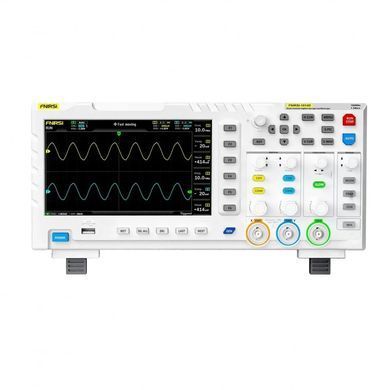

Цифровой осциллограф FNIRSI 1014D

FNIRSI 1014D — многофункциональный двухканальный цифровой осциллограф с полосой пропускания 100 МГц и встроенным генератором сигналов. Благодаря частоте дискретизации до 1 Гвыб/с, памяти 240 кБ и большому 7-дюймовому дисплею прибор обеспечивает точное отображение, анализ и сохранение сигналов. Осциллограф подходит для ремонта, диагностики и настройки электронного, радиотехнического и электротехнического оборудования.

Модель оснащена защитой от высокого напряжения до 400 В (при использовании щупа 10X), поддерживает автоматические измерения, математическую обработку сигналов FFT, функцию Лиссажу и режим Roll для анализа медленных процессов. Встроенный генератор сигналов позволяет формировать 14 типов сигналов для тестирования электронных схем и устройств.

Особенности:

• Двухканальный цифровой осциллограф
• Полоса пропускания 100 МГц
• Частота дискретизации до 1 Гвыб/с
• Встроенный генератор сигналов
• Большой 7-дюймовый TFT-дисплей 800×480
• Защита входа до 400 В
• Сохранение до 1000 осциллограмм
• Сохранение до 1000 скриншотов
• Встроенная память 1 ГБ
• Автоматические измерения параметров сигнала
• Поддержка FFT-анализа
• Функция Roll
• Функция Лиссажу
• Регулировка яркости дисплея
• Подключение к ПК через USB

Преимущества:

• Высокая точность измерений: Полоса пропускания 100 МГц и частота дискретизации 1 Гвыб/с позволяют точно отображать и анализировать быстропротекающие сигналы.
• Встроенный генератор сигналов: Поддерживает 14 типов сигналов для проверки, тестирования и настройки электронных устройств.
• Защита от высокого напряжения: Прибор поддерживает измерение сигналов до 400 В без использования дополнительных делителей напряжения.
• Удобный дисплей: 7-дюймовый цветной TFT-экран обеспечивает комфортное отображение сигналов и параметров измерений.
• Расширенные функции анализа: Поддерживаются FFT-преобразование, автоматические измерения, курсорный анализ и специализированные режимы отображения сигналов.

Характеристики осциллографа:

• Количество каналов: 2
• Полоса пропускания: 100 МГц
• Частота дискретизации: 1 Гвыб/с
• Глубина памяти: 240 кБ
• Развязка входа: DC / AC
• Входной импеданс: 1 МОм
• Коэффициент ослабления щупа: 1X / 10X
• Максимальное входное напряжение: 40 В (1X), 400 В (10X)

Горизонтальная система:

• Коэффициент развертки: 50 с/дел – 10 нс/дел

Вертикальная система:

• Вертикальная развертка: 50 мВ/дел – 500 В/дел
• Время нарастания: < 3 нс
• Вертикальное разрешение: 8 бит
• Точность измерения напряжения: ±5%
• Точность измерения частоты: ±0,01%

Система синхронизации:

• Режимы синхронизации: автоматический, нормальный, одиночный
• Тип триггера: по фронту
• Фронт триггера: нарастающий / спадающий

Система измерений:

Автоматические измерения:

• VPP
• VP
• Vmax
• Vmin
• Vavg
• Vrms
• Frequency
• Duty+
• Duty-
• Time+
• Time-
• Period

Курсорные измерения:

• XY
• Trigger Y

Математические функции:

• FFT

Генератор сигналов:

• Количество форм сигналов: 14
• Максимальная частота синусоидального сигнала: 10 МГц
• Разрешение по частоте: 1 Гц
• Вертикальное разрешение: 14 бит

Общие характеристики:

• Дисплей: цветной TFT, 7", 800×480
• Интерфейс: USB (5 В / 2 А)
• Встроенная память: 1 ГБ
• Хранение данных: 1000 осциллограмм + 1000 снимков экрана
• Габариты: 310 × 145 × 70 мм
• Вес нетто: 1500 г
• Вес брутто: 1632 г
