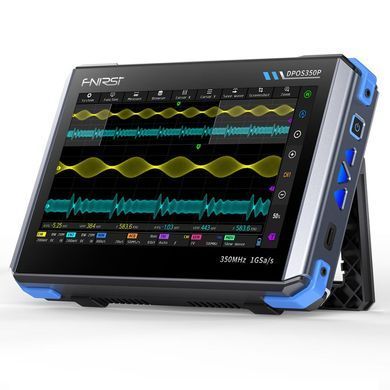

Цифровой осциллограф FNIRSI DPOS350P
FNIRSI DPOS350P — высокопроизводительный многофункциональный портативный прибор, объединяющий в одном корпусе цифровой осциллограф, генератор сигналов, анализатор спектра и анализатор АЧХ. Благодаря широкой полосе пропускания 350 МГц, частоте дискретизации до 1 Гвыб/с и расширенным возможностям анализа сигналов устройство подходит для лабораторных исследований, ремонта электроники, настройки радиооборудования, производственного контроля и инженерных измерений.
Встроенный 7-дюймовый IPS-дисплей с сенсорным управлением обеспечивает удобную работу и четкое отображение сигналов. Интеллектуальная триггерная система, поддержка цифровой флуоресценции, FFT-анализа и режима X-Y делают DPOS350P универсальным инструментом для анализа сложных электронных схем.
Особенности:
- Осциллограф 350 МГц
- Генератор сигналов до 50 МГц
- Анализатор спектра 200 кГц – 350 МГц
- Анализатор АЧХ до 50 МГц
- Частота дискретизации до 1 Гвыб/с
- Частота обновления до 50 000 осциллограмм/с
- Защита входа до 400 В
- Сохранение до 500 форм сигналов
- Сохранение до 90 скриншотов
- Экспорт данных через USB
- Сенсорный IPS-дисплей 7"
- Поддержка обновления прошивки
Преимущества:
- Четыре прибора в одном корпусе: Объединяет функции цифрового осциллографа, генератора сигналов, анализатора спектра и анализатора амплитудно-частотных характеристик.
- Высокая точность измерений: Благодаря полосе пропускания 350 МГц, частоте дискретизации 1 Гвыб/с и времени нарастания 1 нс прибор позволяет анализировать быстропротекающие процессы и сложные сигналы.
- Современный сенсорный дисплей: 7-дюймовый IPS-экран с разрешением 1024×600 обеспечивает качественное отображение сигналов под любым углом обзора.
- Мощный генератор сигналов: Поддерживает 14 стандартных форм сигналов и пользовательские формы для тестирования и настройки электронных устройств.
- Расширенные функции анализа: Поддерживаются FFT, цифровая флуоресценция, режим X-Y, масштабируемая развертка (ZOOM), анализ спектра и анализ АЧХ.
- Автономная работа: Встроенный аккумулятор ёмкостью 8000 мА·ч обеспечивает до 3 часов автономной работы.
Характеристики осциллографа:
- Количество каналов: 2
- Аналоговая полоса пропускания: 350 МГц
- Время нарастания: 1 нс
- Максимальная частота дискретизации: 1 Гвыб/с
- Глубина памяти: 60 кБ
- Входное сопротивление: 1 МОм / 14 пФ
- Диапазон временной развертки: 5 нс – 50 с
- Вертикальная чувствительность: 2 мВ – 20 В (1X)
- Вертикальный диапазон: 16 мВ – 160 В (1X)
- Точность по постоянному току: ±2%
- Точность по времени: ±0,01%
- Режимы входа: DC / AC
- Ослабление щупа: 1X / 10X / 100X
- Ограничение полосы пропускания: 150 МГц / 20 МГц
- Разрешение: 8–16 бит
- Тип триггера: цифровой
- Каналы триггера: CH1 / CH2
- Режимы триггера: авто / одиночный / нормальный
- Уровень триггера: ручной или автоматический
- Защита от перенапряжения: до 400 В
Характеристики генератора сигналов:
- Типы сигналов: 14 стандартных + пользовательские
- Частота: до 50 МГц
- Амплитуда: 0–5 В Peak-to-Peak
- Смещение: -2,5 В ... +2,5 В
- Скважность: 0,1% – 99,9%
- Разрешение по частоте: 1 Гц
- Разрешение по амплитуде: 1 мВ
- Пользовательские формы сигналов: до 500 групп
Характеристики анализатора АЧХ:
- Частота тестового сигнала: 100 Гц – 50 МГц
- Амплитуда: 0–5 В Peak-to-Peak
- Смещение: -2,5 В ... +2,5 В
- Количество точек измерения: 20–500
- Курсорные измерения: частота / усиление / фаза
- Режим работы: однократный или циклический
- Калибровка системы: поддерживается
Характеристики анализатора спектра:
- Метод анализа: FFT
- Длина FFT: 4K – 32K
- Диапазон частот: 200 кГц – 350 МГц
- Диапазон уровней: -60 дБмВ ... +260 дБмВ
- Курсорные измерения: частота / амплитуда
- Каскадная диаграмма: поддерживается
- 3D каскадная диаграмма: поддерживается
- Автонастройка: поддерживается
Общие характеристики:
- Дисплей: 7", IPS, 1024×600, сенсорный
- Языки интерфейса: китайский, английский, русский, португальский
- Интерфейс передачи данных: USB
- Автоматическое отключение: 15 мин – 1 час или отключено
- Температура хранения: -20°C ... +60°C
- Зарядка: QC18W, Type-C, 12 В / 1.5 А
- Аккумулятор: Li-Ion 8000 мА·ч
- Время автономной работы: до 3 часов
- Время зарядки: около 5 часов
- Мощность: 10 Вт
- Охлаждение: воздушное
- Габариты: 190 × 128 × 37 мм
- Обновление прошивки: поддерживается
Комплектация:
- Осциллограф FNIRSI DPOS350P — 1 шт.
- Зарядное устройство QC18W — 1 шт.
- Щуп 350 МГц — 2 шт.
- Сумка для хранения — 1 шт.
- Зажим типа «крокодил» — 1 шт.
- USB-кабель для передачи данных — 1 шт.
- Руководство пользователя — 1 шт.
- Упаковочная коробка — 1 шт.
