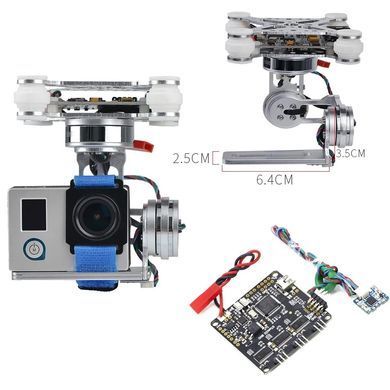

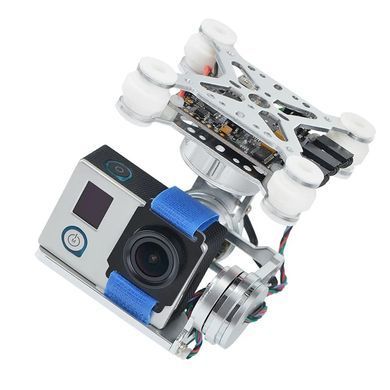

Подвес-стабилизатор камеры RCTOSKY 3-осевой gimbal камер GoPro/Xiaomi, контроллер Storm32 для FPV, серебристый

Подвес 3-осевой с контроллером Storm32

Этот 3-осевой бесщеточный подвес-стабилизатор предназначен для обеспечения стабильного видео во время полетов FPV дронов. Он совместим с камерами Gopro3/Gopro4/SJ4000/Xiaomi. Контроллер Storm32 BGC 32-бит обеспечивает точную стабилизацию и настройку параметров через PWM или I2C.

Основные характеристики:

• Количество осей: 3.
• Конструкция: Легкая и крепкая, изготовлена ​​из алюминиевого сплава методом ЧПУ.
• Двигатели: Три бесщеточных двигателя 2804 100KV для обеспечения стабильности и точности.
• Контроллер: Storm32 BGC 32-бит, прошивка o323bgc-release-v096, со встроенными датчиками MPU6050 для стабилизации.
• Антивибрационная система: Резиновые демпферы для уменьшения вибраций и улучшения качества видео.
• Совместимость с камерами: Gopro3/Gopro4/SJ4000/Xiaomi и другими камерами схожего размера и веса.
• Размеры: Высота 11 см.
• Цвет: Черный.

Технические характеристики двигателей 2804 100KV:

• Модель: 2804 100KV.
• Вес: 41,5 г.
• Диаметр статора: 28 мм.
• Конфигурация: 12N14P.
• Максимальный ток: 5А.
• Максимальная скорость вращения: 280 об/мин.
• Рекомендуемая нагрузка: 200-400 г.

Технические характеристики контроллера Storm32:

• Порты двигателей: M0T0: Подключение наклонного двигателя (pitch). M0T1: Подключение двигателя крена (roll). M0T2: Подключение двигателя поворота (yaw)
• RC порт: Основной порт для пульта дистанционного управления (ПДУ). Поддерживает 3 PWM-канала (RCO-2) или UART RX/TX (RC0 = UART-RX, RC1 = UART-TX). Поддержка протоколов Spektrum, S-BUS.
• RC2 порт: Дополнительный порт для 4 каналов PWM управления (RC20-3).
• Порт I2C: подключение внутреннего сенсора (MPU6050).
• Порт I2C#2: Дополнительный порт I2C на задней части платы для внешних сенсоров.
• IR порт: порт для ИК-светодиода для дистанционного управления камерами Sony.
• USB порт: Для подключения к компьютеру и настройки через GUI после версии прошивки 0.46.
• Микроконтроллер: STM32F103RC, 72 МГц.
• Контроллер двигателя: DRV8313 с защитой от короткого замыкания и перегрева.
• Гироскоп и акселерометр: Встроенный MPU6050 (возможность замены внешним через I2C).
• Поддержка интерфейсов: IR-светодиод, S-BUS (Futaba), Spektrum Satellite, PWM 7CH/PPM/Sum PPM, 3 дополнительных AUX порта.
• Питание: 9-18 В (3-4S LiPo).
• Максимальный ток привода: 1,5А.
• Размер: 50×50 мм.
• Монтажные отверстия: под винты M3 с межцентровым расстоянием 45 мм.
• Вес: 10 г.

Инструкция по монтажу:

• Установите демпфер на монтажную плату.
• Закрепите плату на раме дрона с помощью винтов.
• Установите камеру, убедившись, что она правильно ориентирована.
• Подключите питание и включите подвеску.
• Дождитесь стабилизации подвеса перед началом полета.
• Перед подключением убедитесь, что камера правильно закреплена и ориентирована.
• Во избежание повреждений не допускайте перегрузки подвеса.
• Регулярно проверяйте состояние двигателей и контроллера, чтобы обеспечить бесперебойную работу.
