Плата разработки Heltec Wifi ESP32, LoRa32, 863-928MHz SX1262 (V4) с OLED-дисплеем и GPS, для IoT-устройств

Плата разработки Heltec со встроенными SX1262 и OLED экраном для IoT-устройств

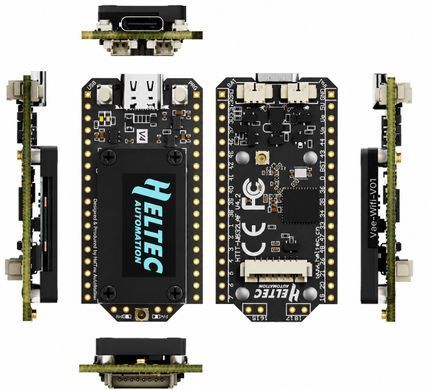

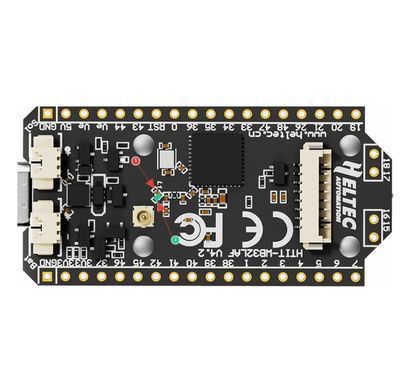

Плата разработки Heltec WiFi LoRa 32 V4 с GPS — многофункциональная платформа на базе микроконтроллера ESP32-S3R2 и LoRa-чипа SX1262, предназначенная для создания IoT-устройств, систем телеметрии, позиционирования, дистанционного мониторинга и беспроводной передачи данных.

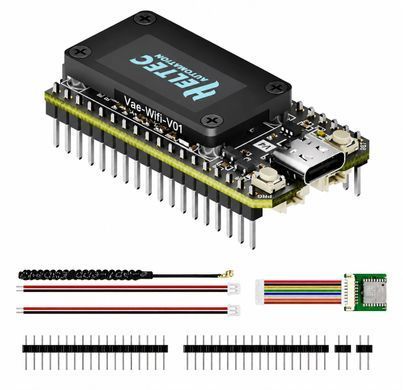

Плата поддерживает Wi-Fi, Bluetooth LE и LoRa в частотном диапазоне 863–928 МГц. Версия V4 оснащена 2 МБ PSRAM, 16 МБ Flash-памяти и встроенным OLED-дисплеем 0.96". Для работы с навигацией предусмотрен отдельный интерфейс SH1.25-8Pin для подключения GNSS/GPS-модуля. В комплекте представлен соответствующий GPS/GNSS-модуль для реализации функций определения координат.

Улучшенная система управления питанием, поддержка литиевых аккумуляторов и отдельный разъем для солнечной панели позволяют использовать плату в автономных IoT-проектах.

Особенности:

• Микроконтроллер ESP32-S3R2 с двухъядерным 32-битным процессором Xtensa LX7.

• LoRa-чип SX1262.

• Частотный диапазон LoRa: 863–928 МГц.

• Максимальная мощность передачи LoRa: 28 ±1 дБм.

• Чувствительность приемника: до -137 дБм при SF12, BW 125 кГц.

• Поддержка Wi-Fi 802.11 b/g/n со скоростью до 150 Мбит/с.

• Поддержка Bluetooth 5 LE и Bluetooth Mesh.

• Встроенный OLED-дисплей 0.96".

• Поддержка подключения GPS/GNSS через отдельный интерфейс.

• 2 МБ PSRAM и 16 МБ Flash-памяти.

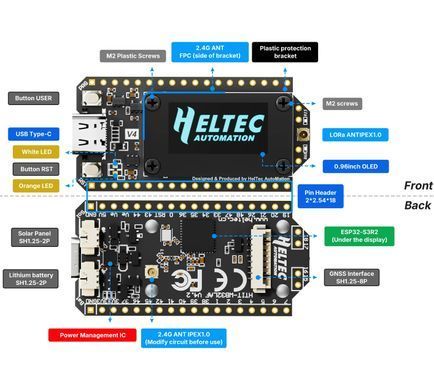

• Разъем USB Type-C.

• Интерфейс SH1.25-2P для подключения литиевого аккумулятора.

• Отдельный интерфейс SH1.25-2P для солнечной панели.

• Интерфейс SH1.25-8Pin для GNSS/GPS-модуля.

• Разъем IPEX1.0 для LoRa-антенны.

• FPC-антенна 2.4 ГГц и интерфейс IPEX1.0 для внешней антенны 2.4 ГГц.

• Улучшенная система управления питанием.

• Низкое энергопотребление — менее 20 мкА.

• Поддержка Arduino, MicroPython, PlatformIO и Espressif IDE.

Технические характеристики:

• Тип: плата разработки WiFi LoRa 32 V4 с GPS/GNSS
• Производитель: Heltec Automation
• Версия: V4
• Микроконтроллер: ESP32-S3R2
• Архитектура: Xtensa 32-bit LX7, Dual Core
• LoRa-чип: SX1262
• Частотный диапазон: 863–928 МГц
• Максимальная мощность передачи: 28 ±1 дБм
• Максимальная чувствительность приемника: -137 дБм @ SF12, BW 125 кГц
• Wi-Fi: 802.11 b/g/n, до 150 Мбит/с
• Bluetooth: Bluetooth 5 LE, Bluetooth Mesh
• Дисплей: OLED 0.96"
• ROM: 384 КБ
• SRAM: 512 КБ
• RTC SRAM: 16 КБ
• PSRAM: 2 МБ
• Flash-память: 16 МБ

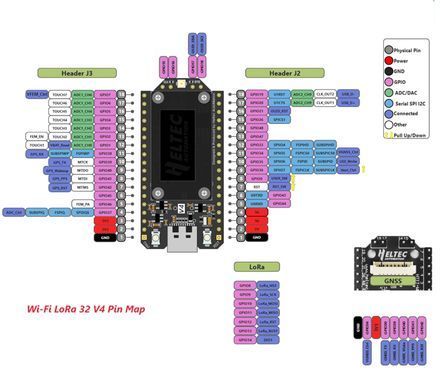

• Аппаратные ресурсы: 7×ADC1, 2×ADC2, 7×Touch, 3×UART, 2×I2C, 2×SPI
• USB: Type-C
• Интерфейс аккумулятора: SH1.25-2P
• Интерфейс солнечной панели: SH1.25-2P
• Интерфейс GNSS/GPS: SH1.25-8Pin
• Интерфейс LoRa-антенны: IPEX1.0
• Интерфейс антенны 2.4 ГГц: IPEX1.0
• Напряжение литиевого аккумулятора: 3.3–4.4 В
• Рабочая температура: от -20°C до +70°C
• Размеры платы: 51.7 × 25.4 × 10.7 мм

Поддерживаемые среды разработки:

• Arduino, MicroPython, PlatformIO, Espressif IDE.

Применение:

• Плата подходит для IoT-устройств, GPS/GNSS-трекеров, LoRa-узлов, систем телеметрии и позиционирования, беспроводных датчиков, автономного мониторинга, систем сбора и передачи данных, а также других проектов, где требуется сочетание LoRa, Wi-Fi, Bluetooth и спутникового позиционирования.
