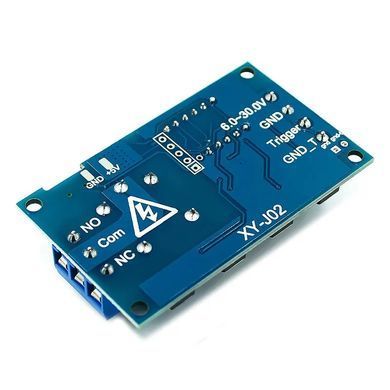

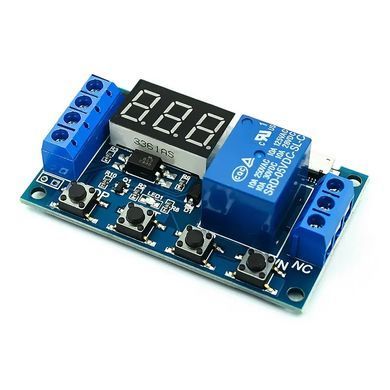

Модуль реле времени программируемый XY-J02
Многофункциональный модуль таймера реле предназначен для управления питанием различных устройств в заданный промежуток времени. Обладает широкими возможностями настройки, высокой надежностью и удобным интерфейсом. Идеально подходит для DIY-проектов, автоматизации, контроля двигателей, освещения.
Характеристики:
- Входное напряжение: 5–36 В постоянного тока
- Сигнал запуска (триггер): активный высокий уровень от 3.0 В до 24 В. Модуль оснащен оптоизоляцией, что значительно повышает устойчивость к электромагнитным помехам. При необходимости можно объединить "землю" модуля и источника сигнала
- Выходная мощность: постоянный ток 5-36 В; при комнатной температуре непрерывный ток — до 15 А, мощность — до 400 Вт. При улучшенном отводе тепла – максимальный ток до 30 А
- Рабочий ток: до 50 мА
- Потребление в режиме ожидания: ~20 мА
- Температурный диапазон: -40°C до +85°C
- Размеры: 60×34×12 мм
- Интерфейс питания: Type-C
- Питание и нагрузка имеют одинаковую полярность (активный выход)
Функциональные возможности:
- Управление включением/выключением без ограничений по количеству циклов
- Бесшумная работа без искрения или электромагнитных помех
- Высокий ресурс по сравнению с электромагнитными реле
- Двойной MOSFET с низким сопротивлением и высокой пропускной способностью
- Оптоизоляция для повышенной защиты от помех
- Функция аварийной остановки (STOP) и защита от переполюсовки
- Автосохранение параметров после отключения питания
Режимы работы (P1–P4):
- P1.1–P1.3 – одноразовое включение на заданное время с разными реакциями на повторный триггер
- P2 – пауза перед включением нагрузки
- P3.1 / P3.2 – циклическое включение/выключение с возможностью задавать количество повторов
- P4 – удержание реле при наличии сигнала, таймер запускается после исчезновения сигнала
Примечание: Выходное напряжение равно входному – учитывайте при подключении нагрузки. Клеммы DC+ и Load+ соединены внутри модуля, DC- и Load- соединять нельзя, иначе нагрузка не будет выключаться
