Тестер USB FNIRSI FNB-C2 амперметр, вольтметр, USB Type-C, анализатор PD 3.1, для измерений

Тестер USB FNIRSI FNB-C2

FNIRSI FNB-C2 — USB-тестер нового поколения с поддержкой USB Type-C, USB PD 3.1 EPR и большинства современных протоколов быстрой зарядки. Прибор предназначен для высокоточного измерения напряжения, тока, мощности, ёмкости и энергии, а также для диагностики зарядных устройств, кабелей, повербанков, ноутбуков, смартфонов и другого USB-оборудования.

Модель оснащена высокоточным 20-битным АЦП, обеспечивающим лабораторный уровень измерений с разрешением до 0.000001 В / А / Вт. Тестер поддерживает зарядку мощностью до 240 Вт и позволяет анализировать работу современных протоколов быстрой зарядки, включая USB PD 3.1 EPR.

Одной из ключевых особенностей FNB-C2 является поддержка диагностики USB-C кабелей с чтением E-Marker чипов. Прибор способен определять характеристики кабеля, его максимальный ток, напряжение, поддержку EPR, Thunderbolt 3/4 и другие параметры.

Преимущества:

• Высокоточный 20-битный АЦП
• Измерение напряжения до 50 В
• Измерение тока до 6.5 А
• Измерение мощности до 240 Вт
• Поддержка USB PD 3.1 EPR
• Поддержка UFCS, QC, FCP, SCP, VOOC, SVOOC, VFCP
• Анализ и мониторинг протоколов быстрой зарядки
• Считывание E-Marker кабелей USB-C
• Определение параметров кабелей Thunderbolt и EPR
• Запись графиков напряжения и тока до 9 часов
• Автоматический поворот экрана
• Обновление прошивки через ПК без драйверов
• Встроенный контроль температуры

Основные функции:

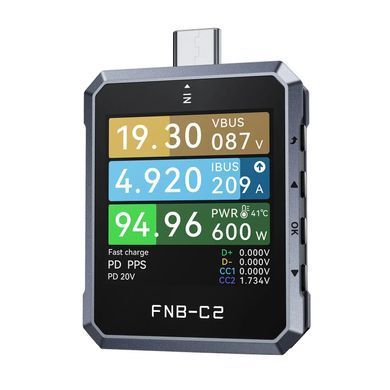

• Измерение напряжения, тока и мощности
• Измерение ёмкости аккумуляторов
• Измерение накопленной энергии
• Мониторинг быстрой зарядки
• Анализ протоколов USB PD
• Захват пакетов PD в реальном времени
• Преобразование QC ↔ PD
• Анализ USB-C кабелей
• Считывание E-Marker
• Автоматический расчёт КПД преобразования
• Запись графиков напряжения и тока
• Измерение температуры устройства

Технические характеристики:

• Модель: FNIRSI FNB-C2
• Тип устройства: USB тестер / анализатор быстрой зарядки
• АЦП: 20-битный
• Дисплей: 1.54" TFT LCD
• Разрешение дисплея: 240 × 240
• Автоповорот экрана: да
• Порт подключения к ПК: HID
• Обновление прошивки: поддерживается
• Габариты: 55 × 36 × 12 мм
• Вес: 25 г

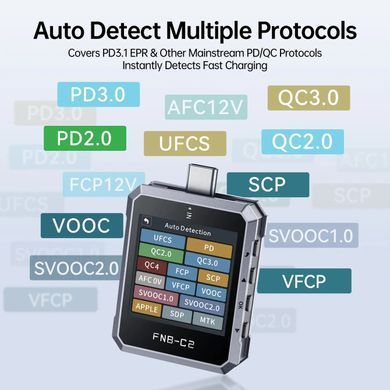

Поддерживаемые протоколы быстрой зарядки:

• USB PD 3.1 EPR
• UFCS
• QC 2.0 / 3.0 / 4.0 / 5.0
• Huawei FCP
• Huawei SCP
• OPPO VOOC
• OPPO SVOOC
• VIVO VFCP

Параметры измерения:

Напряжение:

• Диапазон: 4–50 В
• Разрешение: 0.000001 В
• Точность: ±(0.2‰ + 2)

Ток:

• Диапазон: 0–6.5 А
• Разрешение: 0.000001 А
• Точность: ±(0.5‰ + 2)

Мощность:

• Диапазон: 0–240 Вт
• Разрешение: 0.000001 Вт
• Точность: ±(0.5‰ + 2)

Напряжение D+ / D-:

• Диапазон: 0–3.3 В
• Разрешение: 0.001 В
• Точность: ±(1.0‰ + 2)

Напряжение CC1 / CC2:

• Диапазон: 0–3.3 В
• Разрешение: 0.001 В
• Точность: ±(1.0‰ + 2)

Температура:

• Разрешение: 1°C
• Точность: ±(1.2‰ + 2)

Ёмкость:

• Диапазон: 0–9999.99 А·ч

Энергия:

• Диапазон: 0–9999.99 Вт·ч

Запись данных:

• Максимальное время записи: до 9 часов
• Интервал записи: от 1 до 120 секунд
